كيفية استخدام هذا الدليل

يشرح هذا الدليل كل صفحة من صفحات GeoCAD Bridge (https://www.geocadbridge.com) وطريقة العمل بها. يتناول كل فصل صفحة واحدة أو مجموعة واحدة من الصفحات: الغرض منها، وطريقة استخدامها خطوة بخطوة، ومثالًا تطبيقيًا، وروابط القوالب التي تحتاج إليها.

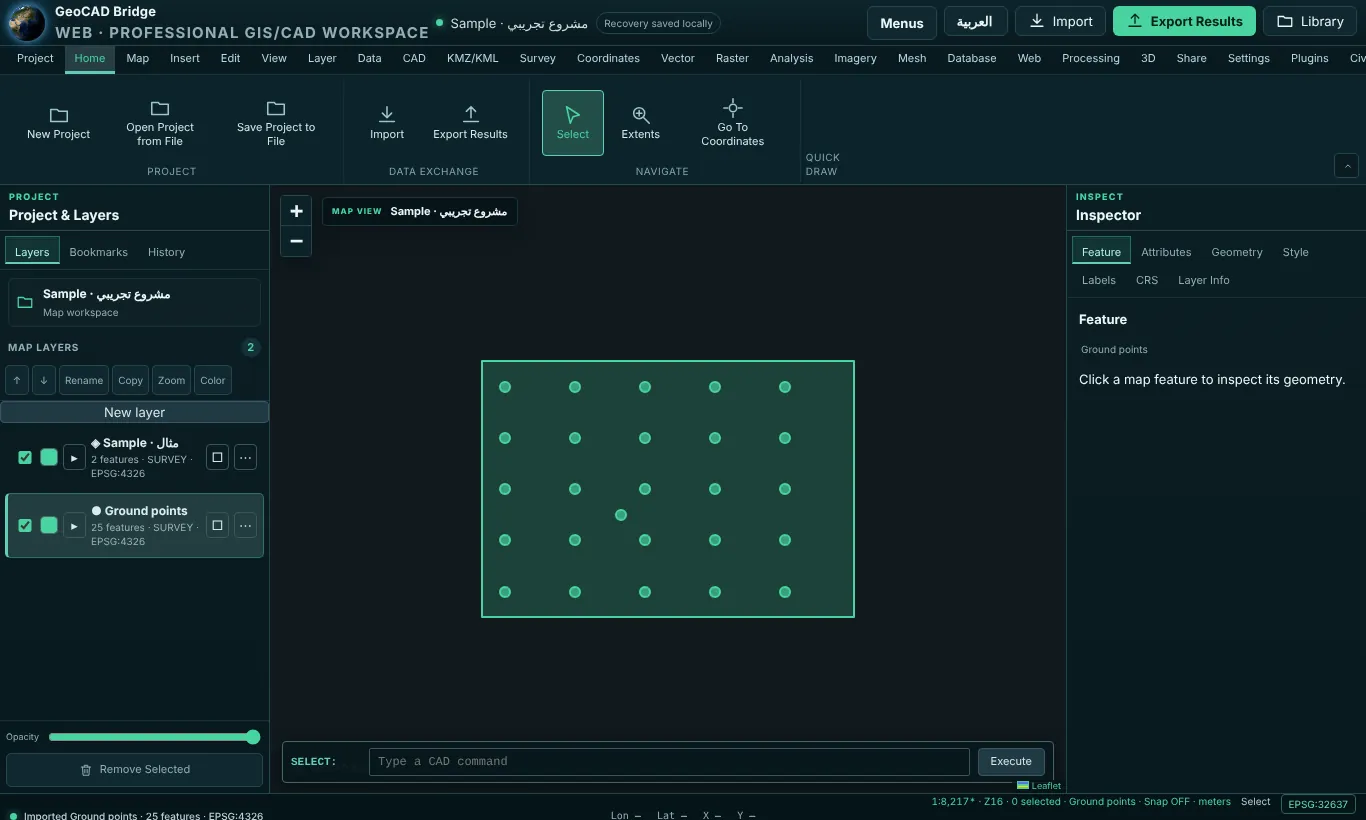

تُشرح Workspace (مساحة العمل) في النهاية، في الجزء 3، لأنها أكبر أداة في الموقع وتحتاج إلى شرح كامل لكل تبويب وأمر ولوحة فيها.

الاصطلاحات المستخدمة في هذا الدليل

• تُكتب أسماء الأزرار والحقول بالخط العريض تمامًا كما تظهر على الشاشة، مثل Run Adjustment.

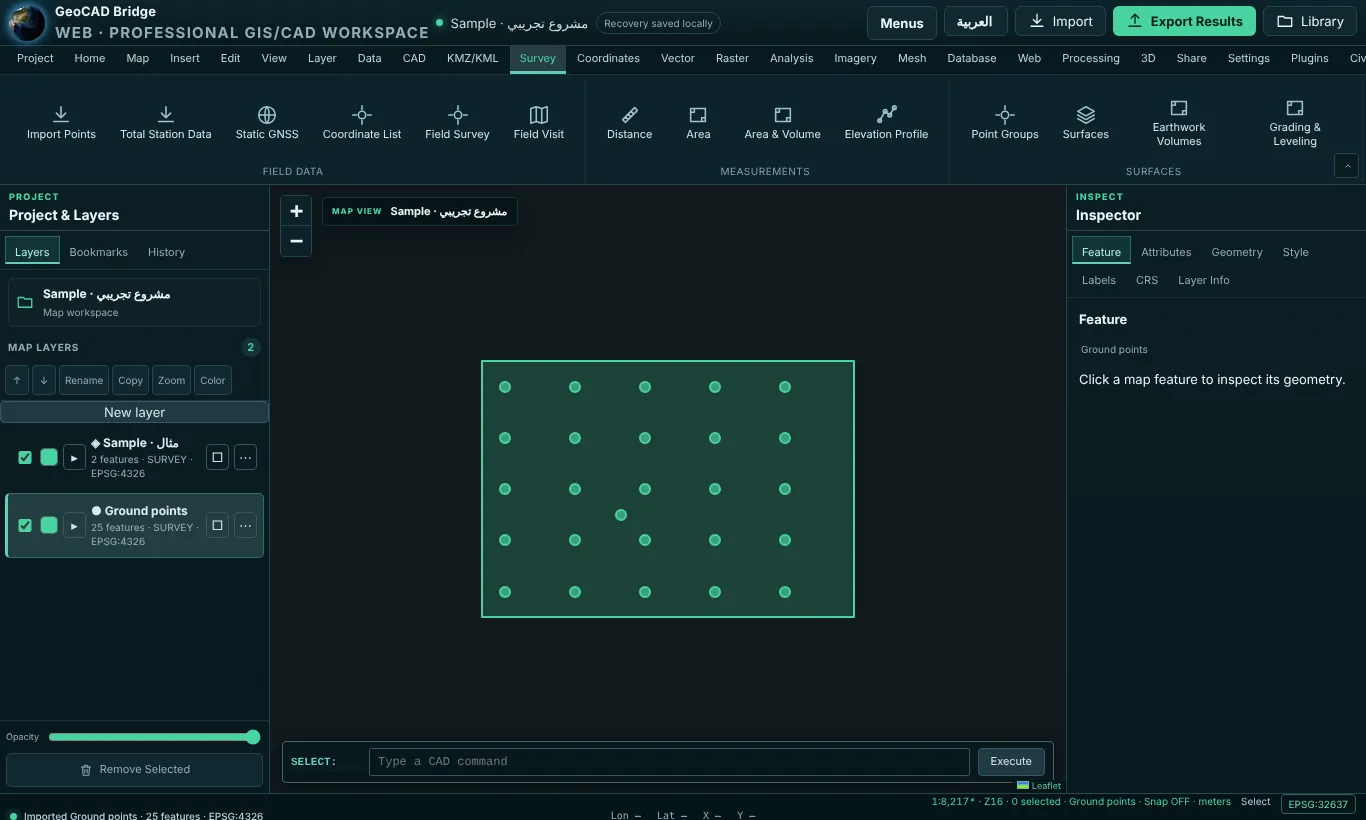

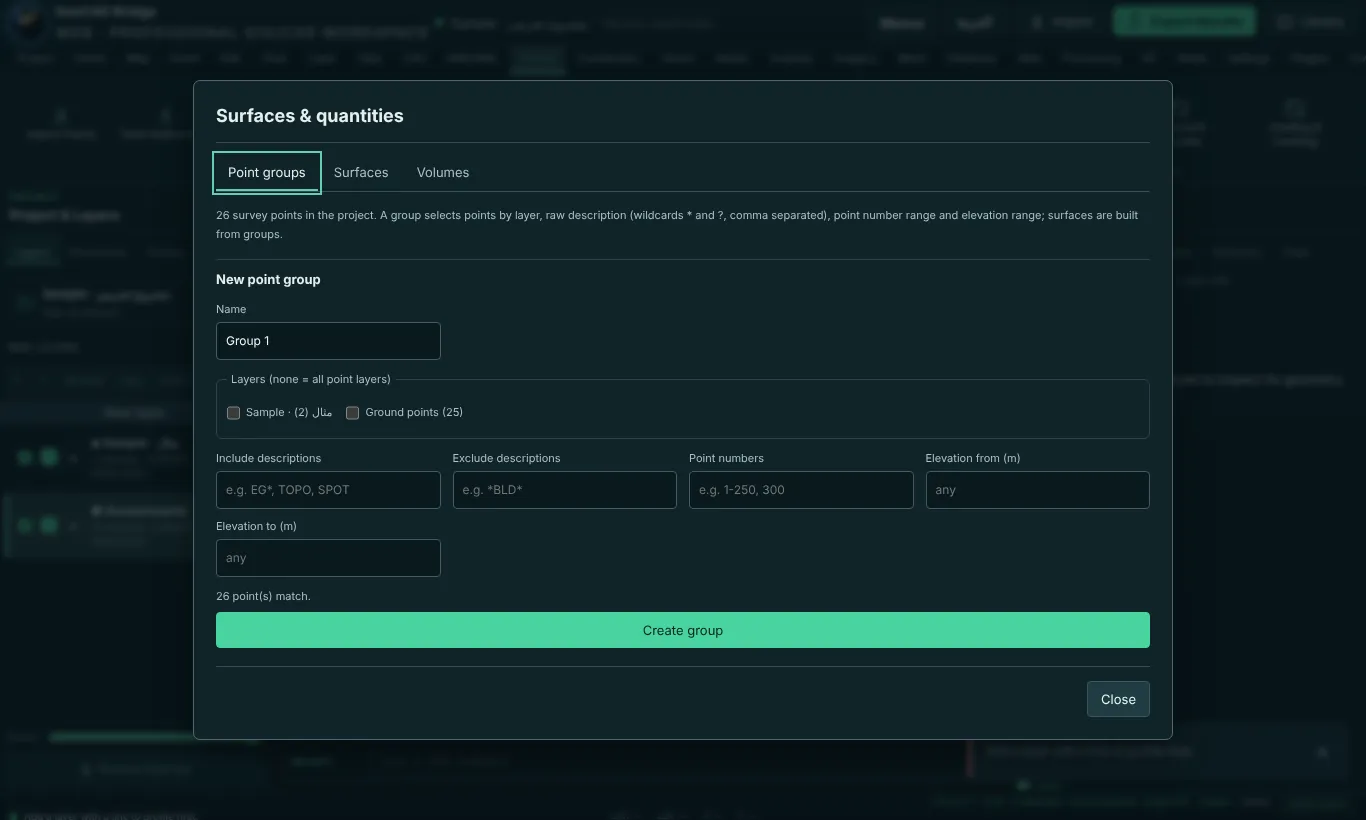

• يعني مسار مثل Survey › Surfaces › Point Groups: افتح تبويب الشريط Survey، وابحث عن مجموعة Surfaces، ثم انقر Point Groups.
• تُعطى عناوين الويب نسبةً إلى الموقع، فمثلًا /traverse/ تعني https://www.geocadbridge.com/traverse/.
• تُكتب الإحداثيات بترتيب الشرقيات ثم الشماليات (E, N) في الأنظمة المسقطة، وخط الطول ثم دائرة العرض في الأنظمة الجغرافية، ما لم يُذكر خلاف ذلك.

الجزء 1 · البدء

نبذة عن GeoCAD Bridge

GeoCAD Bridge منصة تعمل من المتصفح، موجهة إلى المساحين ومحللي نظم المعلومات الجغرافية (GIS) ومهندسي CAD. تستقبل البيانات من Civil 3D وTrimble Business Center وArcGIS Pro وQGIS وأجهزة محطة الرصد المتكاملة (Total Station) ومستقبلات GNSS، ثم تعالجها وتصححها، وتصدّرها إلى أي برنامج آخر بنظام الإحداثيات الصحيح.

ملفاتك تبقى على جهازك. تُجرى كل الحسابات داخل متصفحك. تُقرأ الملفات التي تفتحها محليًا ولا تُرفع لمعالجتها. تُحفظ المشاريع في ذاكرة تخزين المتصفح إلى أن تصدّرها. لا يغادر جهازك إلا ما ترسله عن قصد (مثل رسالة بريد إلكتروني إلى الدعم) وإحصاءات الاستخدام المعتادة.

ما تحتاج إليه

• متصفح حديث: جرى اختبار Google Chrome وMicrosoft Edge (على الحاسوب المكتبي أو Android). ويستخدم Firefox وSafari معايير الويب نفسها.
• اتصال بالإنترنت عند الزيارة الأولى ولتحميل مربعات الخريطة الأساسية. بعد الزيارة الأولى يمكن أن تستمر الأدوات الرئيسية في العمل مع اتصال ضعيف.

تثبيت الموقع كتطبيق. يمكن تثبيت الموقع كتطبيق، فيُفتح بعد ذلك دون شريط أدوات المتصفح:

• Chrome / Edge على الحاسوب: انقر أيقونة التثبيت في يمين شريط العنوان، أو قائمة المتصفح › Install GeoCAD Bridge.
• Android: قائمة المتصفح › Add to Home screen.
• iPhone / iPad (Safari): Share › Add to Home Screen.

بيان الدقة. تتبع رياضيات الإسقاط مجموعة بيانات EPSG عبر PROJ 9.5.1. تستخدم تحويلات المرجع الجيوديسي (Datum) معاملات هلمرت (towgs84) المنشورة لكل نظام إحداثيات مرجعي (CRS)، لذا فدقتها هي دقة تلك المعاملات (من عُشر المتر إلى عدة أمتار؛ وتظهر لكل نظام في EPSG Library وCRS Toolkit). لا تُطبَّق ملفات إزاحة الشبكة (NTv2 وNADCON ونماذج الجيويد)، وتُمرَّر الارتفاعات دون تغيير ما لم تذكر الأداة خلاف ذلك. في الأعمال القانونية أو المساحية العقارية (الكادسترالية)، تحقق من المعاملات لدى الجهة الوطنية للمساحة وراجع نقطة تحكم معروفة واحدة على الأقل.

شريط التنقل

يظهر شريط التنقل نفسه أعلى كل صفحة محتوى.

تعرض الصفحات التي لها نسخة عربية رابط العربية الذي ينقلك إلى الصفحة نفسها ضمن /ar/ (انظر فصل الصفحات العربية). أما صفحات التطبيقات التي تعمل بملء الشاشة (الترافيرس، وتحويل الإحداثيات، ومسح الزيارة الميدانية، ومحوّلات الملفات الستة، ومساحة العمل) فتستبدل هذا الشريط بترويسة مدمجة خاصة بها، تبقى مرتبطة بالصفحة الرئيسية عبر الشعار.

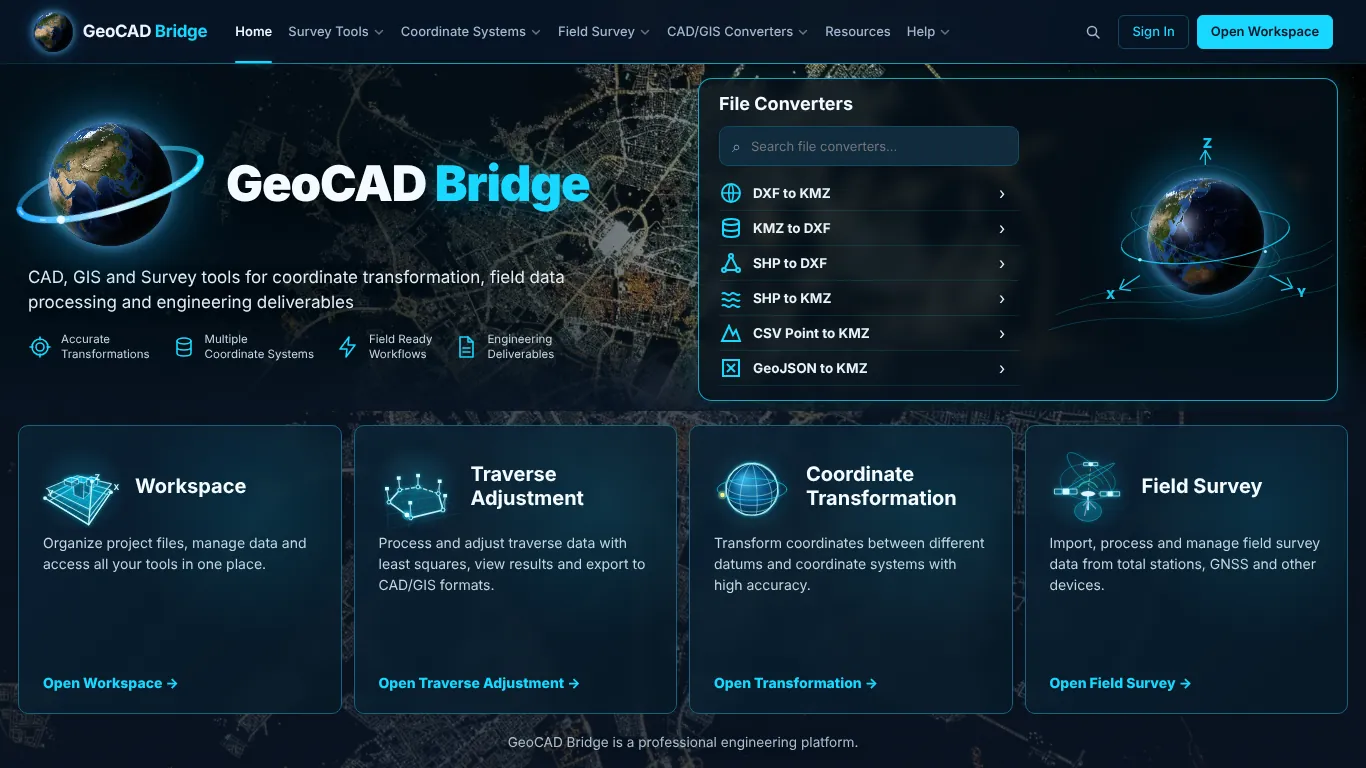

الصفحة الرئيسية /

الصفحة الرئيسية هي نقطة الانطلاق إلى الأدوات الأربع الرئيسية ومحوّلات الملفات الستة ذات الصفحة الواحدة.

محتويات الصفحة

• الواجهة الرئيسية (Hero): عنوان GeoCAD Bridge مع الكرة الأرضية الدوارة وأربعة وعود: تحويلات دقيقة، وأنظمة إحداثيات متعددة، وسير عمل جاهز للميدان، ومخرجات هندسية.
• لوحة File Converters (محوّلات الملفات) (على اليمين): مربع بحث Search file converters… وروابط مباشرة إلى DXF to KMZ وKMZ to DXF وSHP to DXF وSHP to KMZ وCSV Point to KMZ وGeoJSON to KMZ. اكتب جزءًا من الاسم لتصفية القائمة.
• أربع بطاقات أدوات لكل منها رابط Open …:
  • Workspace – تنظيم ملفات المشروع وإدارة البيانات والوصول إلى كل الأدوات من مكان واحد → /workspace/.
  • Traverse Adjustment – معالجة بيانات الترافيرس (المضلع) وضبطها وعرض النتائج وتصديرها → /traverse/.
  • Coordinate Transformation – تحويل الإحداثيات بين المراجع الجيوديسية والأنظمة → /coordinate-transformation/.
  • Field Visit Survey – تسجيل الزيارات الميدانية والنقاط والصور والتقارير → /field-visit-survey/.

طريقة الاستخدام. انقر بطاقة العمل الذي تريد إنجازه. إذا كنت تحتاج فقط إلى تحويل ملف من صيغة إلى أخرى، فاستخدم لوحة File Converters. إضافة #sign-in أو #help إلى عنوان الصفحة الرئيسية (/#help) تفتح نافذة تسجيل الدخول أو نافذة المساعدة السريعة مباشرة.

تعرض نافذة Help (المساعدة) السريعة في الصفحة الرئيسية الترتيب الموصى به للعمل، وهو ينطبق على كل أدوات الموقع:

1. اختر الوحدة من شريط التنقل.
2. حدّد نظام إحداثيات المشروع قبل استيراد البيانات أو معالجتها.
3. استخدم القالب الصحيح للنقاط أو أرصاد الترافيرس أو الإحداثيات الدفعية.
4. تحقّق من صحة البيانات قبل تصدير المخرجات.

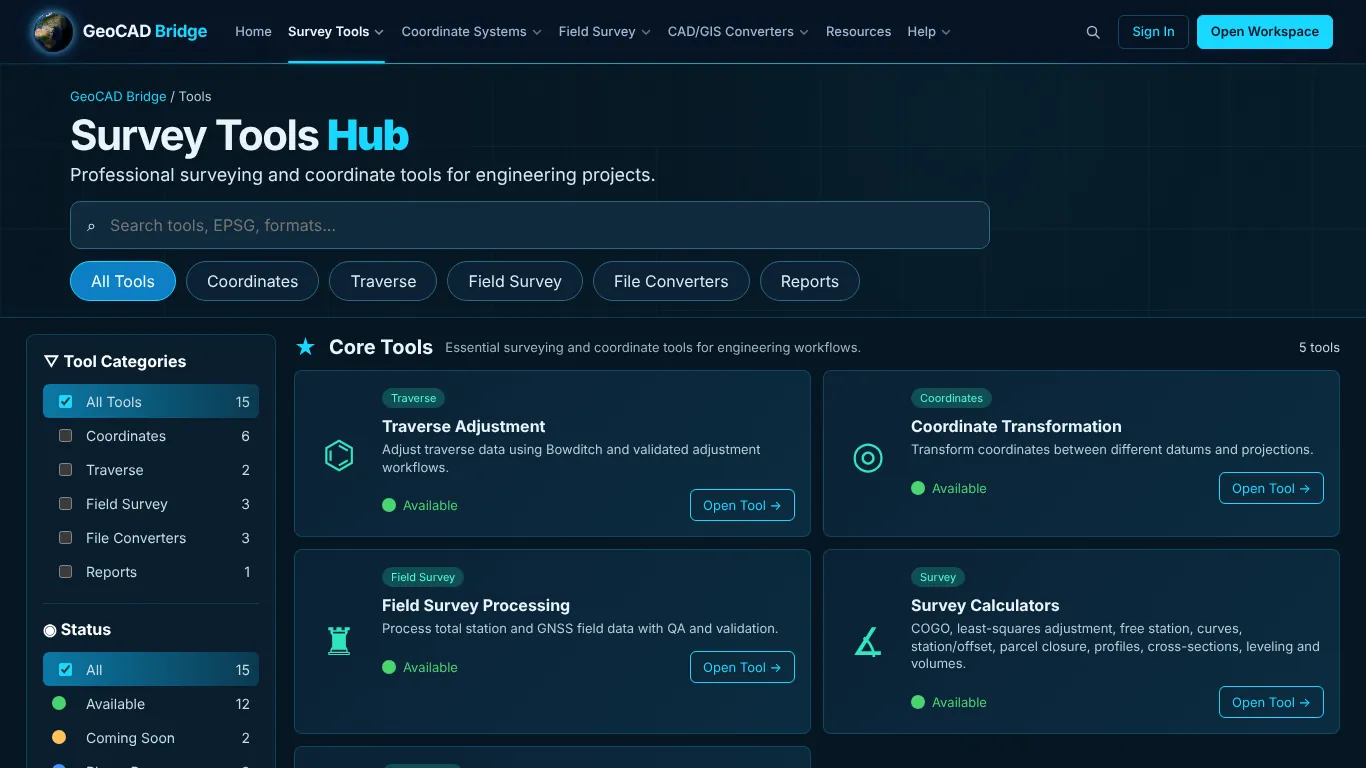

مركز جميع الأدوات /tools/

يعرض مركز أدوات المساحة (Survey Tools Hub) كل أداة في بطاقة تتضمن فئتها وحالتها وزر Open Tool →.

عوامل التصفية (العمود الأيسر)

• Tool Categories: All Tools، Coordinates، Traverse، Field Survey، File Converters، Reports.
• Status: All، Available، Coming Soon، Phase B.
• Data Type: Points / Coordinates، Traverse / Control، Field Data، Vector Files، Reports / Documentation.

الأقسام والبطاقات

يعرض العمود الأيمن Recommended Workflow (سير العمل الموصى به: Import Data → Select CRS → Validate → Export) وروابط Download Templates (تنزيل القوالب):

• قالب النقاط / البيانات الميدانية (CSV): https://www.geocadbridge.com/downloads/Field_Visit_Points_Template.csv
• قالب إدخال الترافيرس (Excel): https://www.geocadbridge.com/downloads/GeoCAD_Bridge_Traverse_Input_Template.xlsx
• جميع القوالب: /resources/

الجزء 2 · صفحات الموقع

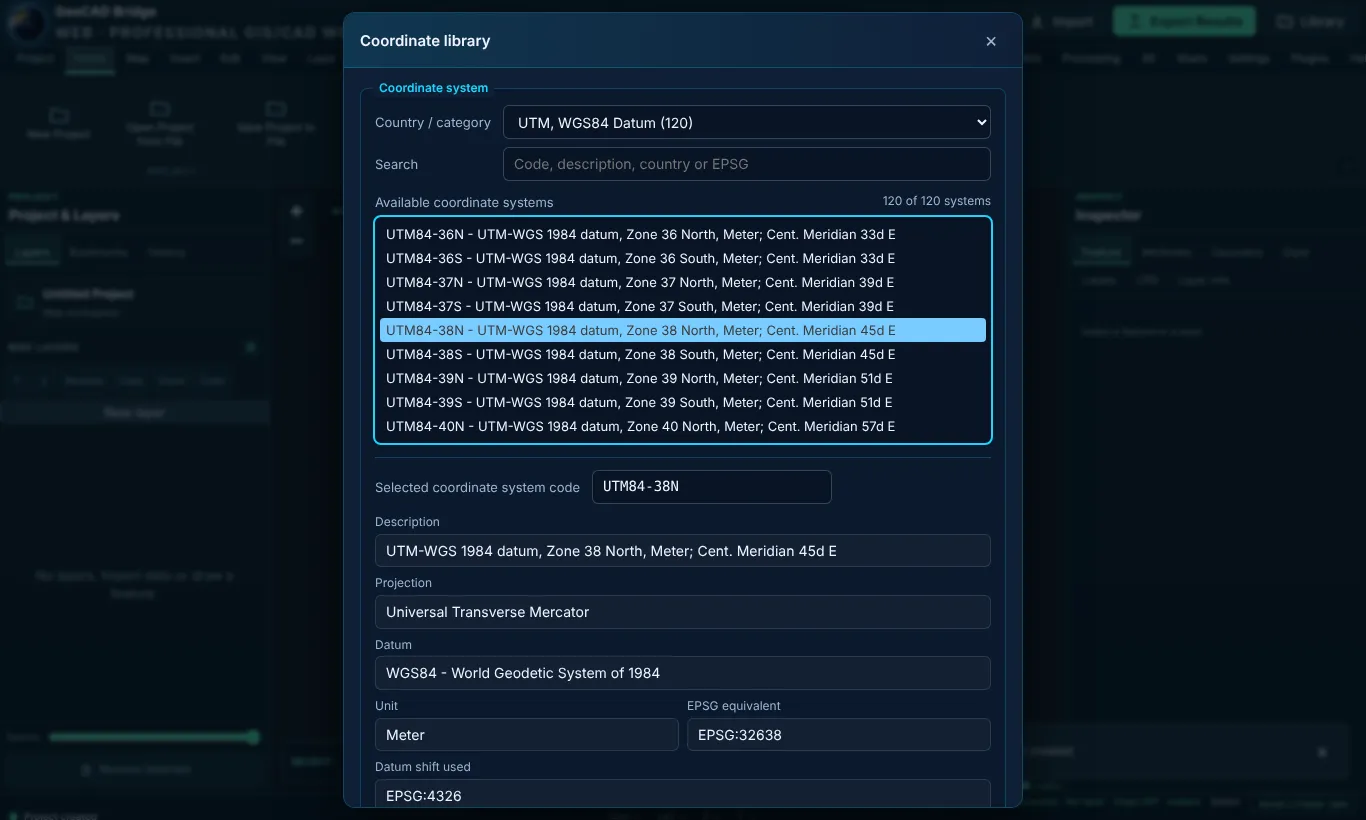

مكتبة الإحداثيات

كل صفحة تطلب نظام إحداثيات تستخدم أداة الاختيار نفسها: مكتبة الإحداثيات (Coordinate library). بدل القائمة الطويلة تعرض الصفحة زرًّا عليه النظام المختار، مثل UTM84-38N · UTM-WGS 1984 datum, Zone 38 North, Meter. انقر الزر لفتح المكتبة. ينطبق ذلك على نظامي المصدر والهدف في تحويل الإحداثيات، والمحوّلات السريعة، وصفحات الدول، ومحوّلات الملفات، ومسح الزيارة الميدانية، ومساحة العمل (المشروع الجديد، ونظام إحداثيات المشروع، ونظام إحداثيات الطبقة، وإعادة إسقاط الطبقة).

1. اختر الدولة / التصنيف على اليسار (مثل Saudi Arabia أو Egypt أو UTM, WGS84 datum)، أو كل أنظمة الإحداثيات (بحث).
2. اكتب في بحث: كودًا (UTM84-38N)، أو جزءًا من الوصف، أو اسم دولة، أو رقم EPSG (32638).
3. انقر نظامًا في أنظمة الإحداثيات المتاحة. تعرض اللوحة الوصف والإسقاط والداتوم والوحدة والمكافئ في EPSG وتحويل الداتوم المستخدم.
4. انقر موافق. يظهر النظام المختار على الزر.

تضم المكتبة نحو 8,800 نظام إحداثيات، منها نحو 8,350 نظامًا قابلًا للتحويل. الأنظمة المعلَّمة بعبارة للعرض فقط تستخدم إسقاطًا أو تحويل داتوم لا يدعمه الموقع بعد. وفي صفحة دولة أو محوّل دولة تُفتح المكتبة على تلك الدولة مباشرة.

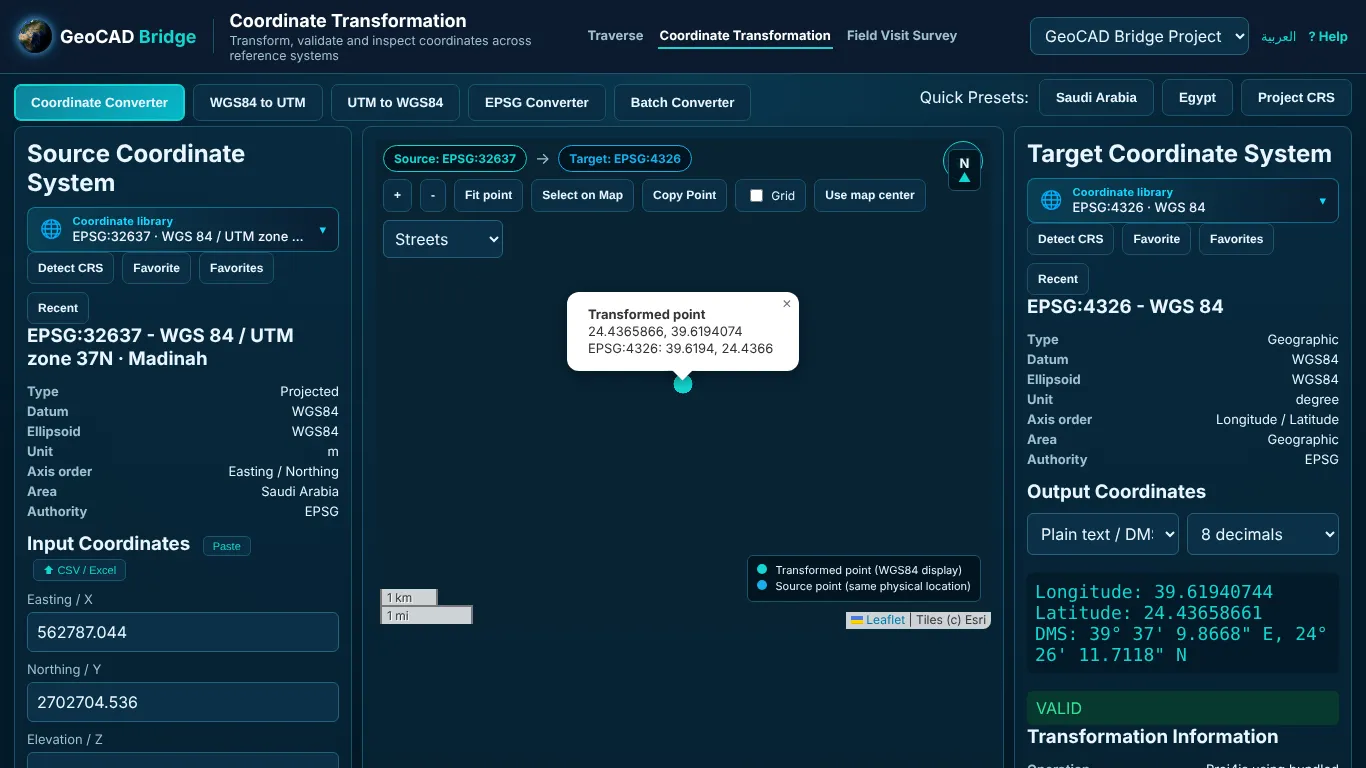

تحويل الإحداثيات /coordinate-transformation/

أداة الإحداثيات الرئيسية. تحوّل نقطة واحدة أو جدولًا كاملًا بين أي اثنين من تعريفات أنظمة الإحداثيات (CRS) المضمّنة وعددها 138 (WGS 84 الجغرافي، وNAD83، وETRS89، وWeb Mercator، وجميع نطاقات WGS 84 UTM شمالًا وجنوبًا، وKSA-GRF17، وAin el Abd 1970، وMTRF-2000، وأحزمة Egypt 1907 وغيرها)، وتعرض النقطة على الخريطة، وتشرح العمليات التي طُبّقت.

تخطيط الصفحة

• الترويسة: شريط مدمج فيه كرة GeoCAD Bridge الأرضية، وعنوان الصفحة، وروابط الترافيرس وتحويل الإحداثيات ومسح الزيارة الميدانية، والمشروع النشط، وزر اللغة، وHelp.
• أزرار الأوضاع في الأعلى: Coordinate Converter وWGS84 to UTM وUTM to WGS84 وEPSG Converter وBatch Converter. ويمكن فتح الأوضاع نفسها بإضافة ?mode=wgs84-to-utm أو ?mode=utm-to-wgs84 أو ?mode=epsg أو ?mode=batch.
• Quick Presets (الإعدادات السريعة): تضبط Saudi Arabia وEgypt وProject CRS أزواج المصدر/الهدف المعتادة بنقرة واحدة.
• محدد Active project (المشروع النشط) (في الأعلى): يمكن حفظ النتائج ضمن مشروع مسمّى.
• Source Coordinate System (نظام إحداثيات المصدر) (يسارًا) وTarget Coordinate System (نظام إحداثيات الهدف) (يمينًا). لكل منهما زر مكتبة الإحداثيات (انظر مكتبة الإحداثيات) وأزرار Detect CRS وFavorite وFavorites وRecent. تعرض بطاقة النظام المحدد: النوع، والمرجع الجيوديسي، والإهليلج، والوحدة، وترتيب المحاور، والنطاق الجغرافي، والجهة المرجعية.
• Input Coordinates (إحداثيات الإدخال): Easting / X وNorthing / Y وElevation / Z (أو خط الطول / دائرة العرض في الأنظمة الجغرافية)، مع زر Paste، وزر ⬆ CSV / Excel (نقاط كثيرة دفعة واحدة، انظر أدناه)، وخيار Geographic format (Decimal Degrees أو DMS / hemisphere notation)، وزر ⇄ الذي يبادل بين المصدر والهدف.
• الخريطة: تعرض النقطة المصدر والنقطة المحوّلة (الموقع الفعلي نفسه) مع + / − وFit point وSelect on Map وCopy Point وUse map center، وطبقة Grid (الشبكة)، وقائمة خرائط أساسية (Streets، Satellite، Hybrid، Terrain، Light، Dark، None).
• Output Coordinates (إحداثيات الإخراج) مع صيغة الإخراج (Plain text / DMS أو GeoJSON أو WKT أو CSV row) والدقة (8 أو 6 أو 4 أو 2 منازل عشرية).
• تبويبات Transformation Information: Results وCRS Details وTransformation Pipeline وValidation وHistory.
• لوحة Batch Conversion وأزرار الإجراءات: Preview & Transform وDownload Results وClear وSave Preset وCopy Results وExport CSV وExport Excel و▶ Transform Coordinates.

طريقة تحويل نقطة واحدة

1. ضمن Source Coordinate System، انقر زر مكتبة الإحداثيات، وابحث عن النظام (مثل UTM84-38N أو 32638 أو Ain el Abd) ثم انقر موافق. استخدم Detect CRS إذا لم تكن متأكدًا: فهو يقترح الأنظمة التي تتوافق مع الأرقام التي كتبتها.
2. اختر Target Coordinate System بالطريقة نفسها ومن المكتبة نفسها. يبادل الزر ⇄ بين النظامين. ميّز الأنظمة التي تستخدمها كثيرًا بزر Favorite.
3. اكتب الإحداثيات. للإدخال الجغرافي اختر الدرجات العشرية أو DMS (مثل 24° 30′ 00″ N). Y هي دائرة العرض (شمالًا) وX هي خط الطول (شرقًا). Z اختيارية وتبقى دون تغيير ما لم توجد عملية رأسية موثقة.
4. انقر ▶ Transform Coordinates (أو اضغط Enter). تظهر النتيجة في Output Coordinates وعلى الخريطة.
5. افتح Transformation Pipeline لرؤية الخطوات المستخدمة (الإسقاط العكسي، وإزاحة المرجع الجيوديسي، والإسقاط الأمامي)، وValidation لفحوص المدى ونطاق الاستخدام.
6. ينسخ Copy Point / Copy Results النتيجة إلى الحافظة؛ ويحفظها Export CSV / Export Excel. ويحتفظ Save Preset بزوج المصدر/الهدف للمرة القادمة.

مثال تطبيقي (من WGS 84 إلى UTM النطاق 38N). المصدر EPSG:4326، والهدف EPSG:32638. أدخل خط الطول 46.5 ودائرة العرض 24.0. النتيجة: E = 652 578.355 m، N = 2 655 039.017 m. معامل المقياس عند النقطة 0.99988755 وتقارب الشبكة +0.610223°. (هذه هي القيم المرجعية المنشورة في صفحة EPSG:32638 على الموقع.) الرابط المباشر الذي يحدد هذا الزوج مسبقًا هو /coordinate-converter/?from=4326&to=32638. وفي هذه الصفحة يؤدي /coordinate-transformation/?source=EPSG:4326&target=EPSG:32638 الغرض نفسه (وتعمل أيضًا أكواد المكتبة مثل ADSK:UTM84-38N).

طريقة تحويل نقاط كثيرة من ملف CSV

1. اختر نظامي المصدر والهدف كما سبق.
2. انقر ⬆ CSV / Excel بجوار Paste واختر ملف CSV أو Excel فيه نقطة في كل صف (Point ID، وX / Easting / Longitude، وY / Northing / Latitude، وZ اختيارية). القالب أدناه فيه الأعمدة الصحيحة.
3. تنتقل الصفحة إلى الوضع الدفعي وتحوّل كل الصفوف مرة واحدة، ويعرض جدول النتائج كل نقطة مع حالتها.
4. انقر رابط ⬇ CSV أسفل النتائج لتنزيل الملف المحوَّل، أو Excel لنسخة .xlsx. أعمدة الملف: point وsourceCRS وsourceX وsourceY وtargetCRS وtargetX وtargetY وz وstatus وmessage.

طريقة تحويل جدول (دفعيًا)

1. انقر Batch Converter (أو افتح /coordinate-transformation/?mode=batch).
2. نزّل قالبًا: Excel template https://www.geocadbridge.com/downloads/Coordinate_Transformation_Batch_Template.xlsx أو CSV template https://www.geocadbridge.com/downloads/Coordinate_Transformation_Batch_Template.csv. الأعمدة هي Point ID, Easting / Longitude / X, Northing / Latitude / Y, Elevation / Z.
3. أفلت الملف على Drop or choose Excel/CSV أو انقر لاختياره.
4. تحقق من مطابقة الأعمدة: Point ID وX / Easting / Longitude وY / Northing / Latitude وZ / Elevation.
5. اختر نظامي المصدر والهدف، ثم Preview & Transform.
6. Download Results (بصيغة CSV أو Excel).

معلومة مفيدة. قد تبلغ إزاحات المرجع الجيوديسي بين المراجع المحلية القديمة وWGS 84 عدة أمتار؛ اقرأ قسم Accuracy and datum limitations أسفل الصفحة قبل أي عمل بدقة مساحية. إذا ظهرت نقطة محوّلة في البحر، فالخطأ في الغالب في ترتيب المحاور أو في نظام إحداثيات المصدر.

المحوّلات السريعة للإحداثيات

تستخدم تسع صفحات أحادية الغرض محرك التحويل نفسه بنموذج أبسط. ولجميعها التخطيط نفسه: زرّا From CRS وTo CRS اللذان يفتحان مكتبة الإحداثيات، وInput format (Decimal Degrees أو DMS)، ومربعا الإحداثيات، وElevation Z (optional)، وDecimal places (0–9)، والأزرار ☆ Save favorite و⇄ Swap X / Y وTransform Coordinates وCopy Coordinates وDownload Result. تؤكد خريطة Location Preview موقع النقطة، ويشرح قسم How coordinate transformation works الطريقة المتبعة.

مثال (من UTM إلى WGS 84). في /utm-to-wgs84/ اختر From CRS EPSG:32638 · WGS 84 / UTM zone 38N وTo CRS EPSG:4326، وأدخل E 652578.355 وN 2655039.017، ثم انقر Transform Coordinates. النتيجة: خط الطول 46.5° ودائرة العرض 24.0°. استخدم ⇄ Swap X / Y إذا كان ملفك يذكر الشماليات قبل الشرقيات.

المحوّل الدفعي للإحداثيات /batch-coordinate-converter/

يحوّل جدولًا كاملًا دفعة واحدة.

1. Paste data or choose a file (الصق البيانات أو اختر ملفًا) بصيغة CSV أو TXT أو XLSX. يمكن استخدام القالب الدفعي المذكور أعلاه.
2. طابق الأعمدة: Point ID column (optional) وX / Longitude column وY / Latitude column.
3. اختر From CRS وTo CRS من مكتبة الإحداثيات.
4. انقر Transform All وراجع جدول Preview والخريطة.
5. Download CSV أو Download GeoJSON (أو Copy Coordinates).

القالب: https://www.geocadbridge.com/downloads/Coordinate_Transformation_Batch_Template.csv (نسخة Excel: …/Coordinate_Transformation_Batch_Template.xlsx).

مركز أنظمة الإحداثيات /coordinate-systems/

صفحة انطلاق لكل ما يتعلق بأنظمة الإحداثيات المرجعية.

• What is a Coordinate Reference System? – شرح موجز: يربط نظام الإحداثيات (CRS) الإحداثيات بمواقع حقيقية باستخدام مرجع جيوديسي وإهليلج وإسقاط؛ وللمكان نفسه أرقام مختلفة في الأنظمة المختلفة.
• Global CRS Search – ثلاث بطاقات: CRS Library (البحث في EPSG)، وTransform Coordinates (أداة مباشرة)، وBatch Processing (CSV / Excel).
• Regional Coordinate Systems – بطاقات للسعودية ومصر والإمارات وقطر ومنطقة الخليج (انظر صفحات أنظمة الإحداثيات للدول).
• Common EPSG Codes – روابط سريعة لـ EPSG:4326 (WGS 84 الجغرافي) وEPSG:3857 (Web Mercator) وEPSG:32637 وEPSG:32638 (UTM 37N/38N)؛ يفتح كل منها المحوّل في وضع EPSG بذلك الرمز.
• Recommended CRS Workflow – Identify Source CRS → Select Target CRS → Transform & Validate → Export Results.
• يرتبط View CRS Templates → بالصفحة /resources/.

مكتبة EPSG /epsg/ وصفحات EPSG

تسرد مكتبة EPSG أنظمة الإحداثيات المرجعية المضمّنة في هذا الإصدار (مجموعة فرعية عملية، وليست سجل EPSG الكامل)، مجمّعة حسب المنطقة: العالمية والويب، والسعودية، ومصر، والإمارات العربية المتحدة، وقطر، والكويت/البحرين/عُمان، والمشرق/العراق/تركيا، وشمال أفريقيا، وأوروبا، والأمريكتان، وآسيا والمحيط الهادئ، وجميع نطاقات WGS 84 UTM (شمالًا وجنوبًا).

كيف تجد نظامًا. اكتب رمز EPSG أو اسمًا (مثل Egypt Red Belt) أو دولة أو نطاق UTM في Search CRS / EPSG، أو تصفح القوائم الإقليمية. انقر رمزًا لفتح صفحته، أو رابط المحوّل المجاور له.

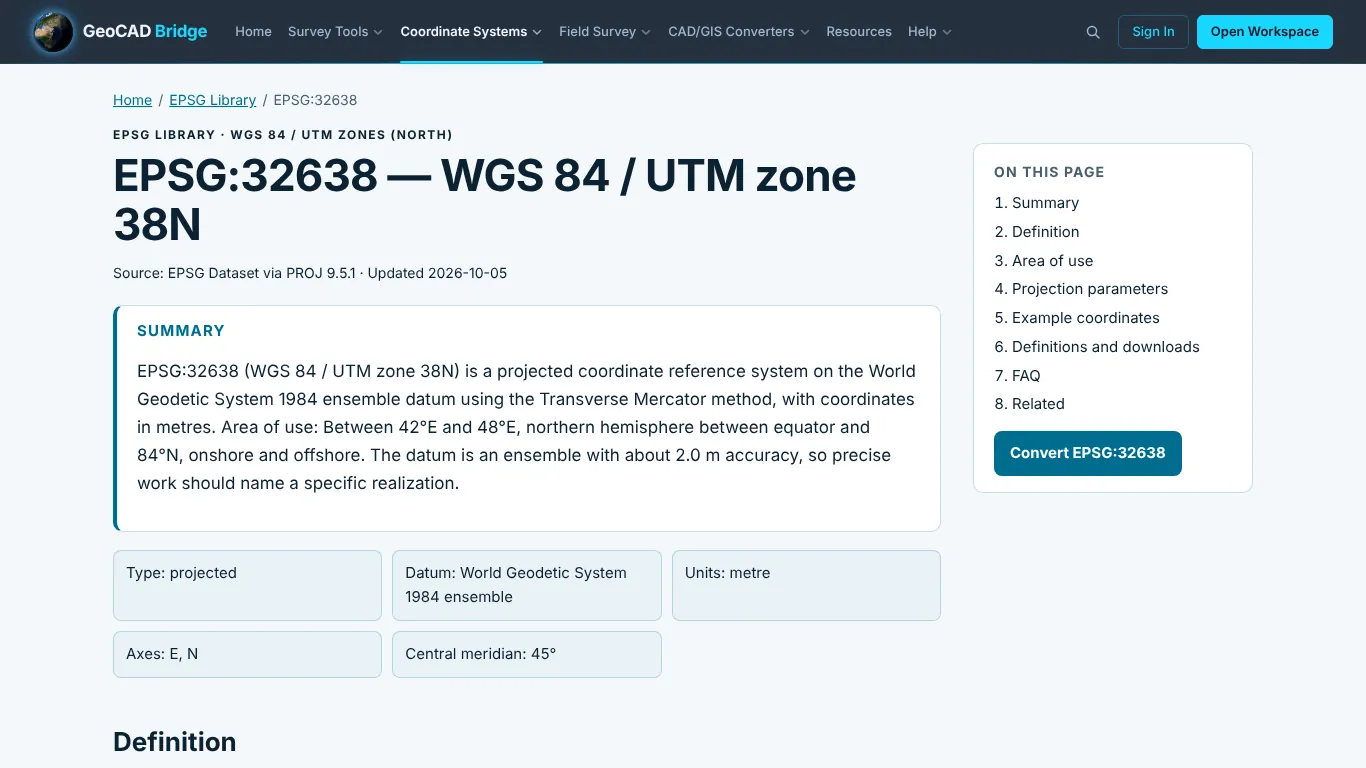

محتوى كل صفحة EPSG (227 صفحة، واحدة لكل نظام، بالعنوان /epsg/<code>/، مثل /epsg/32638/):

استخدام التنزيلات. ملف .prj هو ملف الإسقاط الذي تستخدمه ملفات Shapefile وArcGIS وQGIS: احفظه بجوار ملف Shapefile بالاسم الأساسي نفسه. مثال: /epsg/32638/32638.prj. يحتوي ملف WKT على تعريف WKT الكامل. فضّل رمز EPSG أو WKT2 على سلسلة PROJ، لأنها لا تستطيع حمل كل تفاصيل EPSG.

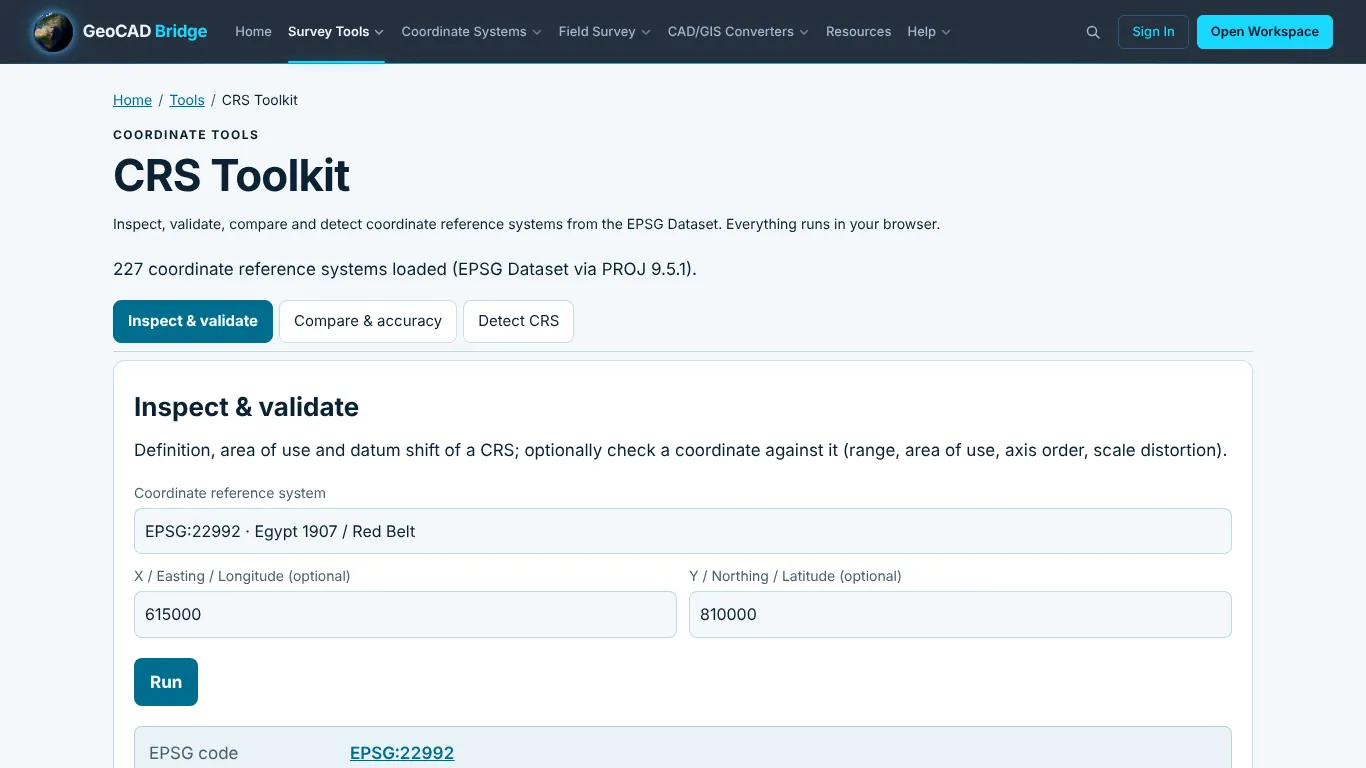

مجموعة أدوات أنظمة الإحداثيات /crs-tools/

ثلاث أدوات في تبويبات، تعمل جميعها في المتصفح على 227 نظامًا من مجموعة بيانات EPSG (PROJ 9.5.1).

1. الفحص والتحقق (Inspect & validate). أدخل Coordinate reference system (رمزًا أو اسمًا) وإحداثيًا اختياريًا (X / Easting / Longitude وY / Northing / Latitude)، ثم Run. تحصل على التعريف (رمز EPSG، والاسم، والنوع، والمرجع الجيوديسي، والإهليلج، وطريقة الإسقاط، والمحاور والوحدات، ونطاق الاستخدام)، وإزاحة المرجع الجيوديسي إلى WGS 84 مع دقتها حسب EPSG، وتعريف Proj4js، ومعاملات الإسقاط. وعند إدخال إحداثي، يبيّن Coordinate check ما إذا كان صالحًا، وخط الطول/دائرة العرض المقابلين في WGS 84، وهل يقع داخل نطاق الاستخدام، ومعامل المقياس عند النقطة.

مثال: النظام 22992 (Egypt 1907 / Red Belt)، E 615000، N 810000 → صالح، 30°00′00.60″ N 31°00′06.02″ E، داخل نطاق الاستخدام، معامل المقياس 1.00000001. الإزاحة إلى WGS 84 هي Egypt 1907 to WGS 84 (1) بدقة EPSG مقدارها 11 m.

2. المقارنة والدقة (Compare & accuracy). أدخل CRS A وCRS B ونقطة اختبار اختيارية. تعرض الأداة Transformation path and accuracy (مسار التحويل ودقته: الخطوات ودقتها المجمّعة)، ومقدار انزياح نقطة الاختبار إذا خُلط بين النظامين. استخدمها قبل دمج بيانات من نظامين مختلفين.

3. اكتشاف النظام (Detect CRS). الصق إحداثيات مجهولة المصدر، إحداثيًا في كل سطر بالصيغة X, Y (الشرقيات أو خط الطول، ثم الشماليات أو دائرة العرض)، وأضف Approximate site location (optional): longitude, latitude، ثم Run. النتيجة قائمة مرتبة بالأنظمة المتوافقة. يزيل موقع الموقع التقريبي الالتباس بين نطاقات UTM.

مثال: الصق 652578.355, 2655039.017 والموقع 46.5, 24.0. يضع 75 نظامًا النقطة داخل نطاق استخدامها؛ وبالترتيب حسب البعد عن الموقع، تكون الأنظمة الثلاثة الأولى EPSG:20438 Ain el Abd / UTM 38N وEPSG:9358 KSA-GRF17 / UTM 38N وEPSG:32638 WGS 84 / UTM 38N. يبيّن عمود Same projection, other datum أن هذه الأنظمة الثلاثة تشترك في الإسقاط نفسه، لذا لا يمكن التمييز بينها إلا بمعرفة المرجع الجيوديسي للمصدر.

صفحات أنظمة الإحداثيات للدول

تشرح خمس صفحات مرجعية أنظمة الإحداثيات المستخدمة في المنطقة، وتقدم روابط تحويل بنقرة واحدة.

تحتوي كل صفحة على مربع مكتبة الإحداثيات فيه زر لكل دولة (صفحة الخليج فيها السعودية والإمارات وقطر والكويت والبحرين وعُمان). انقر الدولة لتُفتح المكتبة عليها، واختر النظام، فتفتح الصفحة تحويل الإحداثيات وهذا النظام هو المصدر. وتحتوي كل صفحة أيضًا على أزرار Quick Transformations (التحويلات السريعة: WGS84 → UTM وUTM → WGS84 وBatch Transform ورمز النطاق الرئيسي)، ومعايير المساحة (اصطلاحات صيغ الإحداثيات، وملاحظات تحويل المرجع الجيوديسي)، وملاحظات الدقة، والأدوات ذات الصلة. العناوين القديمة مثل /saudi-arabia-crs.html تُعاد توجيهها إلى هذه الصفحات.

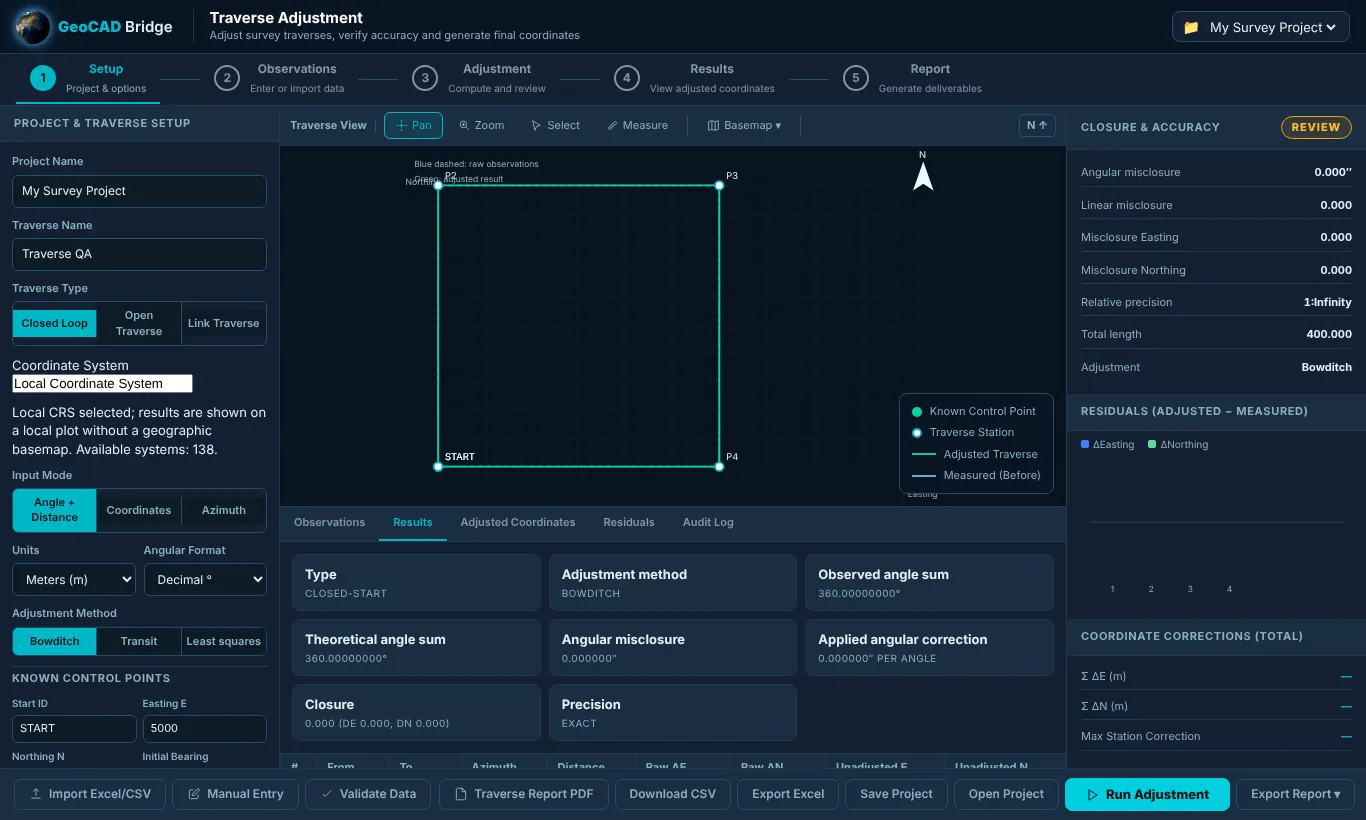

ضبط الترافيرس /traverse/

تضبط هذه الأداة الترافيرس (المضلع) المغلق والمفتوح والموصول (Link) باستخدام قاعدة بوديتش (البوصلة) أو قاعدة الترانزيت أو طريقة المربعات الصغرى، وترسم الترافيرس وتُصدر التقارير.

تخطيط الشاشة

• شريط الخطوات (Step bar): 1 Setup (المشروع والخيارات) · 2 Observations (إدخال البيانات أو استيرادها) · 3 Adjustment (الحساب والمراجعة) · 4 Results (عرض الإحداثيات المضبوطة) · 5 Report (إنتاج المخرجات).
• اليسار – إعداد المشروع والترافيرس: اسم المشروع (Project Name)، اسم الترافيرس (Traverse Name)، Traverse Type (نوع الترافيرس: Closed Loop أو Open Traverse أو Link Traverse)، Coordinate System (نظام الإحداثيات: Local أو أي من الأنظمة الـ 138 – ومع نظام إحداثيات (CRS) حقيقي يُرسم الترافيرس فوق خريطة أساس)، Input Mode (طريقة الإدخال: Angle + Distance أو Coordinates أو Azimuth؛ وتتيح قائمة الاستيراد أيضاً صيغة RW5)، Units (الوحدات: Meters أو Feet)، Angular Format (صيغة الزوايا: Decimal ° أو DMS بالصيغة D.MMSS)، Adjustment Method (طريقة الضبط: Bowditch أو Transit أو Least squares، مع σ للزاوية بالثواني وσ للمسافة بالمليمتر + ppm في حالة المربعات الصغرى)، وKnown Control Points (نقاط التحكم المعلومة: Start ID، والشرقيات Easting E، والشماليات Northing N، والانحراف الابتدائي Initial Bearing، واتجاه الزوايا Angle Direction عكس عقارب الساعة/مع عقارب الساعة، وفي الترافيرس الموصول أيضاً Known End E وKnown End N).
• الوسط – عرض الترافيرس (Traverse View) مع أدوات Pan وZoom وSelect وMeasure وBasemap ومفتاح رموز (نقطة تحكم معلومة، محطة ترافيرس، الترافيرس المضبوط، المقيس قبل الضبط)، وأسفله التبويبات Observations وResults وAdjusted Coordinates وResiduals وAudit Log.
• اليمين – القفل والدقة (Closure & Accuracy): خطأ القفل الزاوي، وخطأ القفل الطولي، وخطأ القفل في الشرقيات والشماليات، والدقة النسبية، والطول الكلي، وطريقة الضبط، ومخطط للبواقي، وتصحيحات الإحداثيات (Σ ΔE وΣ ΔN وأكبر تصحيح لمحطة).
• الشريط السفلي: Import Excel/CSV وManual Entry وValidate Data وTraverse Report PDF وDownload CSV وExport Excel وSave Project وOpen Project وRun Adjustment (تشغيل الضبط) وExport Report ▾.

خطوة بخطوة

1. الإعداد. أدخل الأسماء، واختر نوع الترافيرس وطريقة الإدخال والوحدات وصيغة الزوايا وطريقة الضبط.
2. نقاط التحكم المعلومة. أدخل محطة البداية وإحداثياتها، والانحراف الابتدائي، واتجاه الزوايا. وفي الترافيرس الموصول أدخل أيضاً نقطة النهاية المعلومة.
3. الأرصاد. اكتب الصفوف أو الصقها (Point Name وDeg وMin وSec وMeasured Distance؛ ويُملأ عمود Decimal Angle تلقائياً)، أو انقر Upload Excel / CSV / RW5. يملأ زر Load example ترافيرساً جاهزاً لتجربة الأداة. انقر Validate Data لاكتشاف القيم الناقصة أو المستحيلة.
4. تشغيل الضبط. اقرأ لوحة القفل: خطأ القفل الزاوي، وخطأ القفل الطولي، ونسبة الدقة (مثلاً 1:25 000). قارنها بالمواصفات المطلوبة قبل القبول.
5. المراجعة. يعرض Adjusted Coordinates قيم E/N النهائية؛ ويعرض Residuals التصحيح عند كل محطة؛ ويسجّل Audit Log كل إجراء. وتعرض الخريطة الترافيرس المقيس (أزرق متقطع) والمضبوط (أخضر).
6. التقرير والحفظ. Traverse Report PDF أو Download CSV أو Export Excel أو Export Report ▾. ويحفظ Save Project الترافيرس كاملاً لإعادة فتحه لاحقاً عبر Open Project.

النماذج

• مصنف الإدخال الكامل (الأوراق: Instructions وProject_Settings وAngle_Distance_Input وCoordinate_Input وControl_Points وCode_Lists، وثلاثة أمثلة تطبيقية: مغلق، وموصول (Link)، ومفتوح): https://www.geocadbridge.com/downloads/GeoCAD_Bridge_Traverse_Input_Template.xlsx (ومتاح أيضاً في الصفحة: Download Excel Template).
• الزوايا والمسافات (CSV): https://www.geocadbridge.com/downloads/Traverse_Angles_Distances_Template.csv
• الإحداثيات المرصودة (CSV): https://www.geocadbridge.com/downloads/Traverse_Coordinates_Template.csv
• نقاط التحكم (CSV): https://www.geocadbridge.com/downloads/Traverse_Control_Points_Template.csv
• ورقة أرصاد مبسطة: https://www.geocadbridge.com/downloads/Traverse-Simple.xlsx
• مصنفات أمثلة ببيانات حقيقية (ترافيرس مغلق لمطار على جزأين): https://www.geocadbridge.com/downloads/Jazan-Part1.xlsx، https://www.geocadbridge.com/downloads/Jazan-Part2.xlsx

مثال تطبيقي. انقر Load example، وأبقِ على Closed Loop وAngle + Distance وDecimal ° وBowditch، ثم انقر Run Adjustment. المثال مربع طول ضلعه 100 m يبدأ من START (E 5000، N 5000) بأربع زوايا داخلية قيمة كل منها 90°. النتائج: مجموع الزوايا المرصودة 360°، والمجموع النظري 360°، وخطأ القفل الزاوي 0″، وخطأ القفل الطولي 0.000، والدقة exact (تامة)، والطول الكلي 400.000. غيّر إحدى المسافات إلى 100.02 وأعد التشغيل لترى خطأ قفل طولياً وكيف توزعه قاعدة بوديتش بالتناسب مع طول كل ضلع.

أخطاء شائعة. اتجاه الزوايا الخاطئ (مع عقارب الساعة مقابل عكسها) هو السبب الأكثر شيوعاً لخطأ قفل ضخم. تُكتب صيغة DMS بالشكل D.MMSS: فالزاوية 45°30′15″ تُكتب 45.3015. والترافيرس المفتوح ليس له تحقق قفل، لذا يُحسب ولكن لا يمكن ضبطه.

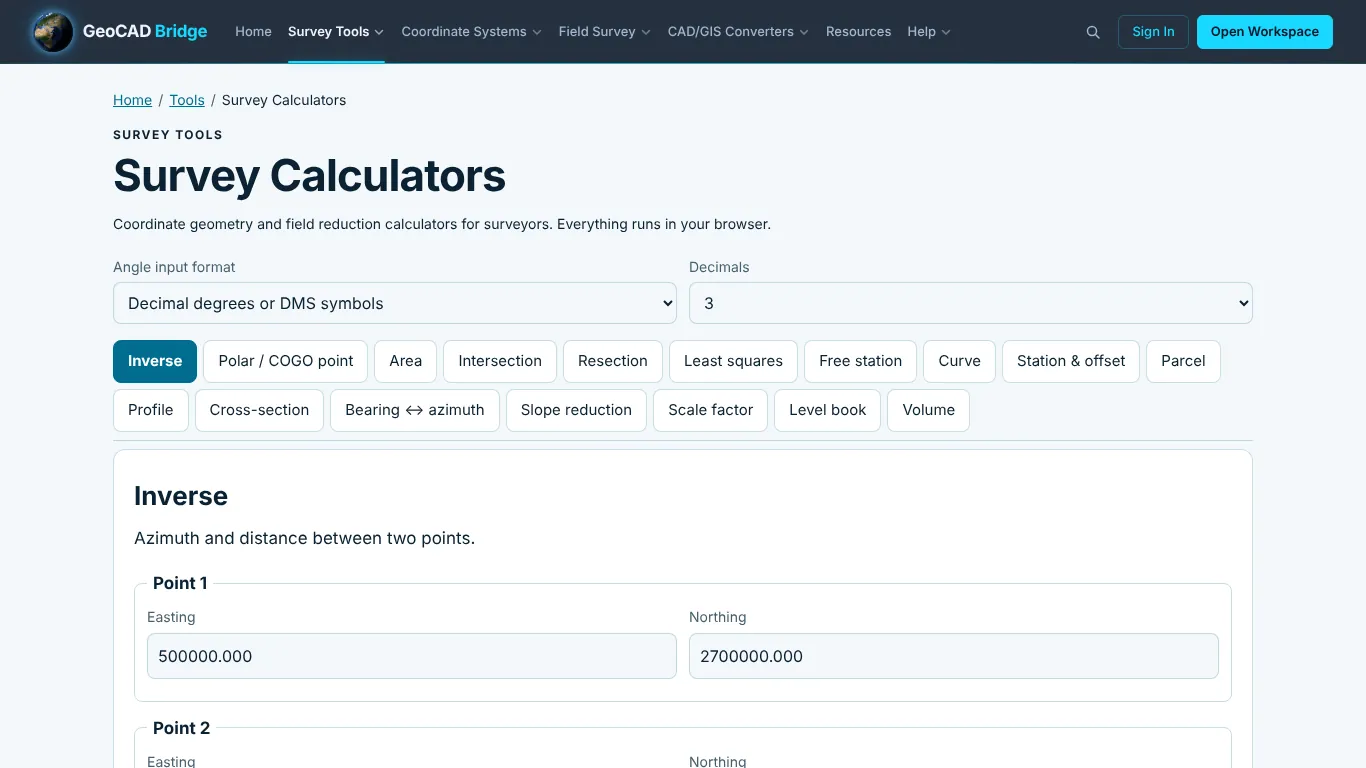

الحاسبات المساحية /survey-calculators/

سبع عشرة حاسبة في صفحة واحدة. اختر فوق التبويبات Angle input format (صيغة إدخال الزوايا: Decimal degrees or DMS symbols مثل 45°30'15"، أو Packed D.MMSS مثل 45.3015) وعدد Decimals (المنازل العشرية: 2 أو 3 أو 4). في كل تبويب زر Calculate (احسب)؛ ويمكن تنزيل الجداول بصيغة CSV. ويسرد قسم Formulas used أسفل الصفحة جميع المعادلات المستخدمة.

أمثلة تطبيقية. يُفتح كل تبويب بقيم مثال، لذا يمكنك الضغط على Calculate مباشرة ومقارنة النتائج بما يلي:

مقالات ذات صلة: السموت، والانحرافات الربعية، والميزانية التفاضلية، واختزال المسافات، وضبط الترافيرس، ونظام UTM (الروابط أسفل الصفحة).

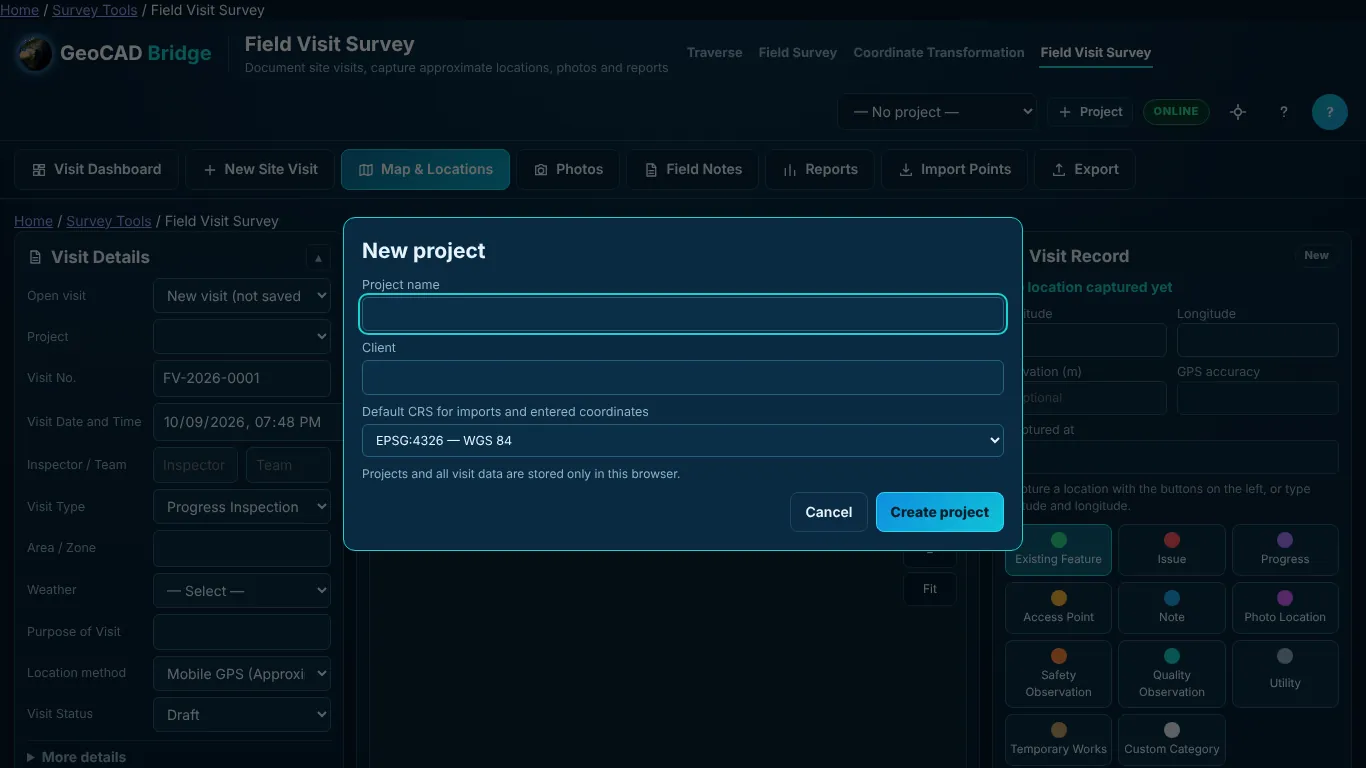

مسح الزيارة الميدانية /field-visit-survey/

الصفحة الميدانية الوحيدة في الموقع (صفحة معالجة المساحة الميدانية السابقة تُفتح الآن هنا). أداة متكاملة لتسجيل الزيارات الميدانية: المشاريع، والزيارات، والسجلات المرسومة على الخريطة، والصور، والملاحظات الصوتية، والقياسات، ولوحات المتابعة، والتقارير. تُخزَّن جميع البيانات في هذا المتصفح إلى أن تقوم بتصديرها.

التبويبات: Visit Dashboard وNew Site Visit وMap & Locations وPhotos وField Notes وReports وImport Points وExport. أزرار الرأس: Project وSettings وHelp.

1. إنشاء مشروع. Project › New project: اسم المشروع (Project name)، والعميل (Client)، وDefault CRS for imports and entered coordinates (نظام الإحداثيات الافتراضي للاستيراد والإحداثيات المُدخلة، يُختار من مكتبة الإحداثيات)، ثم Create project.

2. بدء زيارة. في New Site Visit املأ Visit Details: رقم الزيارة (Visit No.)، والتاريخ والوقت، والمفتش / الفريق (Inspector / Team)، وVisit Type (نوع الزيارة: Progress Inspection أو Existing Conditions Survey أو Access Inspection أو Issue Investigation أو Handover Inspection أو Quality Inspection أو Safety Observation أو Maintenance Inspection أو Utility Inspection أو General Site Visit أو Custom Type)، والمنطقة / النطاق (Area / Zone)، وWeather (الطقس: Clear أو Partly cloudy أو Cloudy أو Rain أو Dust أو Windy أو Hot أو Other)، والغرض (Purpose)، وLocation method (طريقة تحديد الموقع: Mobile GPS (Approximate) أو Manually selected on map أو Manually entered coordinates)، وVisit Status (حالة الزيارة: Draft أو Open أو In Progress أو Completed أو Closed). ويضيف More details حقول الوصف (Description)، والحاضرين (Attendees)، والمقاول (Contractor)، والاستشاري (Consultant)، ورقم الطلب / المستند ذي الصلة (Related request / document no.). انقر Save Visit.

3. تسجيل السجلات. استخدم Use Current Mobile Location أو Select Location on Map (ثم Confirm location) أو Enter Coordinates. في Visit Record اختر فئة (Existing Feature أو Issue أو Progress أو Access Point أو Note أو Photo Location أو Safety Observation أو Quality Observation أو Utility أو Temporary Works أو Custom Category)، وعنواناً، وStatus (الحالة: Open أو In Progress أو Resolved أو Closed أو For Review أو Monitoring أو Information Only)، والوصف / الملاحظات (Description / Observations)، والتوصية / الإجراء المطلوب (Recommendation / required action)، والجهة المسؤولة (Responsible party)، وتاريخ الاستحقاق (Due date)، والصور (Take Photo وUpload Photos)، وAdd Voice Note، وInclude in Final Report، ثم انقر Save Visit Record. ويُستخدم New record / Delete record لإدارة السجلات.

4. أدوات الخريطة. البحث عن موقع أو معرّف نقطة، وخريطة الأساس (None أو Streets أو Satellite أو Hybrid أو Terrain أو Light أو Dark)، وLabels، وPan، وSelect، وIdentify، وFit، وShow All Points، وMeasure Between Points، وClear Measurement، وZoom to Points. تبويبات الجدول: Visit Records وUploaded Points وPhotos وNotes وMeasurements وActivity Log؛ وإجراءات الصفوف: Add Point وRemove Selected وHide Selected وCopy Coordinates وAdd to Visit وAdd to Report وExport Selected.

5. استيراد النقاط. في Import Points أفلت ملفاً (Excel .xlsx/.xls أو CSV أو KML أو KMZ أو GeoJSON) واستخدم Open import wizard… لمطابقة الأعمدة واختيار نظام الإحداثيات (CRS)؛ ولا يُفترض أي شيء تلقائياً. النماذج: Download CSV template https://www.geocadbridge.com/downloads/Field_Visit_Points_Template.csv وDownload Excel template https://www.geocadbridge.com/downloads/Field_Visit_Points_Template.xlsx (يحتوي ملف Excel على ورقة Instructions).

6. لوحة المتابعة. الزيارات حسب الحالة، والسجلات حسب الفئة، والزيارات حسب المنطقة، وأحدث الزيارات، وخريطة للزيارات.

7. التقرير. يُنشئ Reports تقرير الزيارة الحالية من السجلات المعلَّمة بـ Include in Final Report: PDF report (print → Save as PDF) أو Download report (HTML).

8. التصدير والنسخ الاحتياطي. يحفظ Export السجلات المحددة بصيغ CSV أو Excel أو GeoJSON أو KML أو KMZ، إضافة إلى visit package (.zip) (حزمة الزيارة الكاملة). ويمكنك Reopen an exported visit package (إعادة فتح حزمة زيارة مُصدَّرة) عبر Choose a visit package (.zip). صدّر الحزمة بانتظام: فمسح بيانات المتصفح يحذف الزيارات.

الدقة. مواقع GPS الهاتف المحمول تقريبية، ويجب ألا تُستخدم للتوقيع أو للحدود القانونية أو للتحكم الإنشائي أو لنقاط التحكم المساحي.

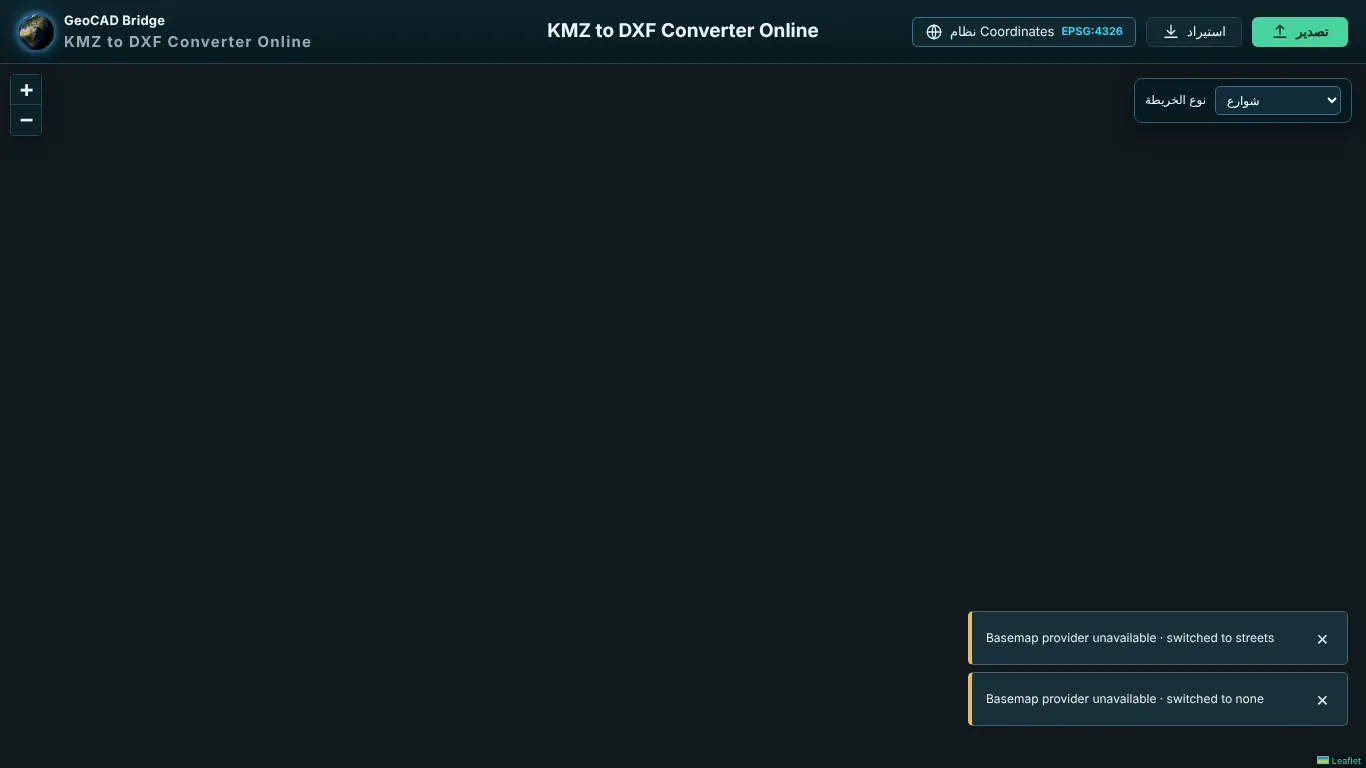

صفحات تحويل الملفات

ست صفحات تحويل، كل منها في صفحة واحدة، تحوّل ملفاً من صيغة إلى أخرى داخل المتصفح. وتشترك جميعها في واجهة واحدة: رأس مضغوط يحمل عنوان الصفحة، وزر Coordinates يعرض نظام الإحداثيات الحالي (مثلاً EPSG:4326)، وزرّا استيراد / Import وتصدير / Export، وخريطة بالحجم الكامل مع قائمة لخرائط الأساس، ودليل أسفل الخريطة.

سير العمل (واحد في جميع المحوّلات)

1. انقر Coordinates واختر نظام إحداثيات المصدر. تحمل ملفات Shapefile هذا النظام في ملف PRJ؛ أما DXF وCSV فلا تحملانه عادة، لذا يجب عليك اختياره. وملفات KML/KMZ وGeoJSON تكون بنظام WGS 84.
2. انقر Import واختر الملف.
3. افحص العناصر على الخريطة ومعاينة السمات. إذا ظهرت في البحر أو قرب 0,0 فإن نظام إحداثيات المصدر خاطئ.
4. انقر Export، واختر الصيغة (DXF أو KML/KMZ أو Shapefile ZIP أو GeoJSON أو CSV Points أو Excel)، وScope (النطاق: المشروع كاملاً أو الطبقة النشطة أو العناصر المحددة)، وOutput CRS (نظام إحداثيات المُخرج)، ثم نزّل الملف. يُكتب KML/KMZ دائماً بنظام WGS 84؛ ويُكتب DXF بنظام الإحداثيات المسقط الذي يستخدمه رسمك.

تعمل صفحات التحويل بالمحرك نفسه الذي تعمل به مساحة العمل (Workspace)، وتستخدم نافذتي الاستيراد والتصدير نفسيهما (الجزء 3). وإذا احتاجت البيانات إلى تعديل قبل التصدير (حذف عناصر، أو تغيير سمات، أو إعادة إسقاط، أو دمج طبقات)، فافتحها في مساحة العمل بدلاً من ذلك.

مثال (نقاط CSV بنظام UTM إلى KMZ). في /csv-point-to-kmz/ اضبط Coordinates على EPSG:32637، واستورد ملف CSV يحتوي على Point,Easting,Northing,Elevation، وتحقق من النقاط على الخريطة، ثم Export › KMZ. يُكتب ملف KMZ بنظام WGS 84 لاستخدامه في Google Earth.

أخطاء شائعة. رفع ملف .shp وحده دون .shx/.dbf/.prj؛ وترك نظام إحداثيات المصدر على WGS 84 بينما يحتوي ملف CSV على قيم UTM؛ وتصدير درجات جغرافية إلى رسم CAD يتوقع أمتاراً (فتقع البيانات قرب 0,0)؛ وتوقّع أن تتحول الصور النقطية (raster) التراكبية داخل ملف KMZ إلى DXF. صيغة DWG غير مدعومة للقراءة: احفظ الملف بصيغة DXF في برنامج CAD الخاص بك.

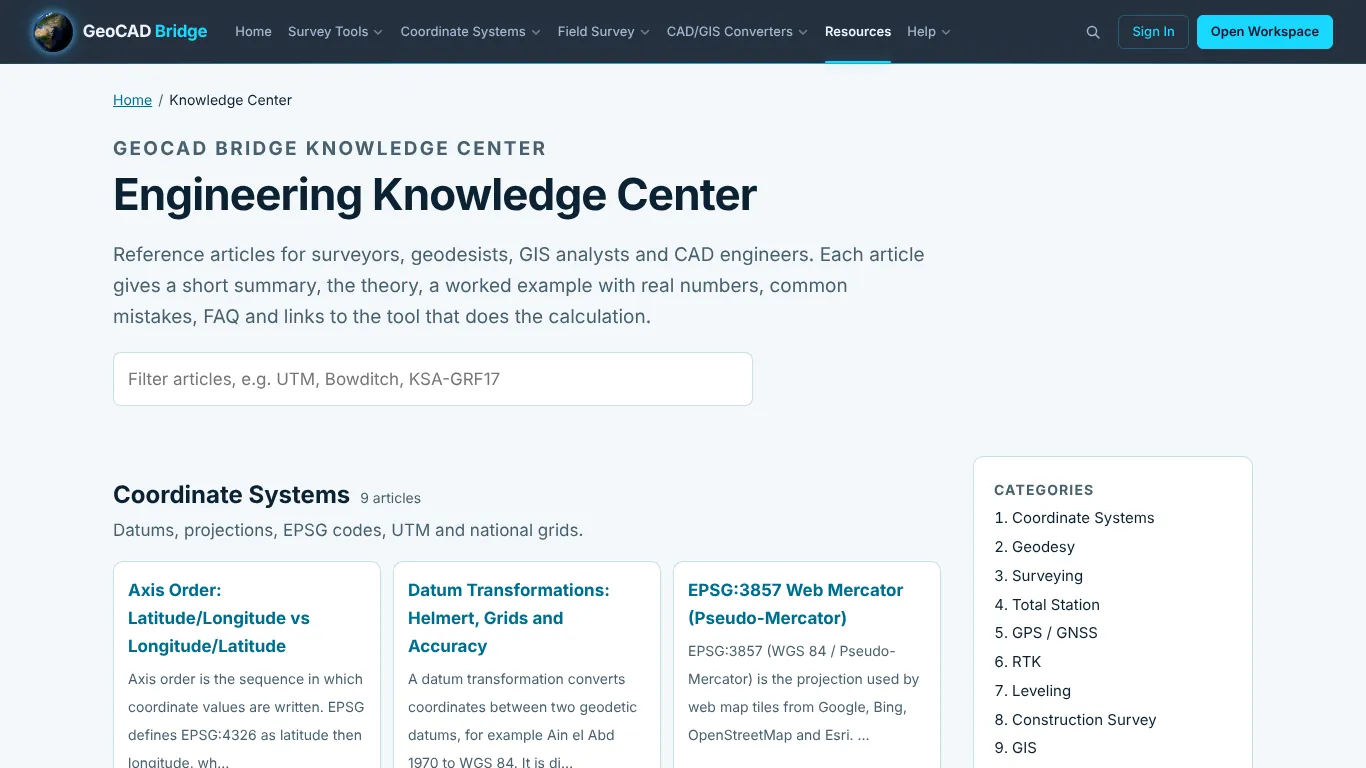

مركز المعرفة /knowledge/

مقالات مرجعية للمساحين والجيوديسيين ومحللي GIS ومهندسي CAD. تتضمن كل مقالة كاملة ملخصاً، والجانب النظري، ومثالاً تطبيقياً بأرقام حقيقية (محسوبة)، والأخطاء الشائعة، وأسئلة متكررة، وروابط إلى الأداة التي تُجري الحساب.

طريقة الاستخدام. اكتب في Search articles (البحث في المقالات) أو افتح فئة: Coordinate Systems وGeodesy وSurveying وTotal Station وGPS / GNSS وRTK وLeveling وConstruction Survey وGIS وMapping وCAD وFile Conversion وCountry Coordinate Systems، والمسرد (Glossary). وتنتهي كل مقالة بأقسام Related tools and articles وReferences وCite this page.

المقالات الكاملة

الصفحات المرجعية المختصرة. إضافة إلى ما سبق، تغطي 531 صفحة موضوعية مختصرة موضوعات الإحداثيات (405)، وأنظمة الدول (40)، وCAD (30)، وGIS (30)، والمساحة (30)، وصيغ التحويل (25، مثل /knowledge/converters-dxf-to-kml/ و/knowledge/converters-csv-to-shp/). ويمكن الوصول إليها من قوائم الفئات، وهي مستبعدة من محركات البحث إلى أن تحل محلها مقالة كاملة.

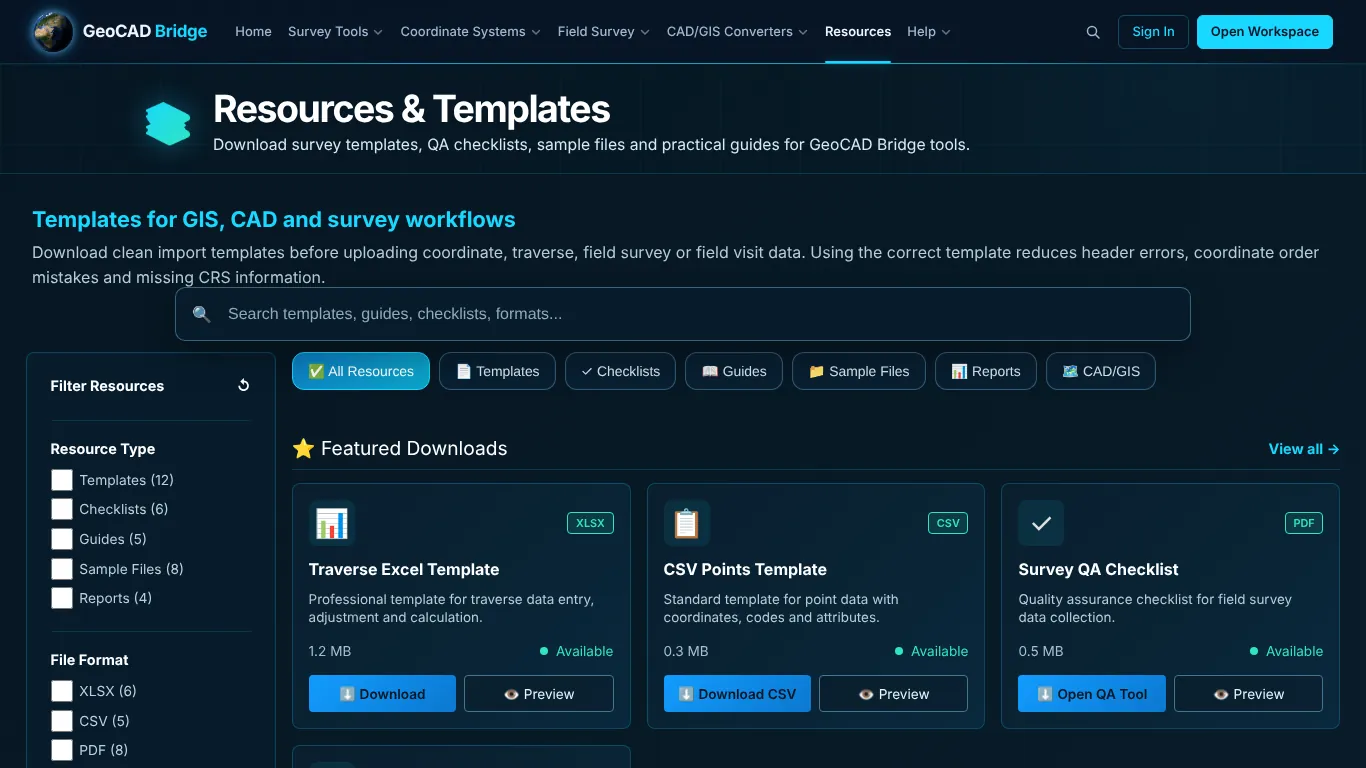

الموارد والنماذج /resources/

ملفات للتنزيل لكل أداة، مع أدوات تصفية.

أدوات التصفية: Resource Type (نوع المورد: Templates وChecklists وGuides وSample Files وReports)، وFile Format (صيغة الملف: XLSX وCSV وPDF وDOCX وKML/KMZ وDXF وGeoJSON)، وTopic (الموضوع: Coordinate Systems وField Survey وData Processing وCAD/GIS وReporting)، وStatus (الحالة). أزرار الفئات: All Resources وTemplates وChecklists وGuides وSample Files وReports وCAD/GIS.

الأقسام ووظيفة كل زر

تعرض Recommended Resource Pack (حزمة الموارد الموصى بها) الترتيب المقترح: Start with Sample Template ← Choose CRS Guide ← Validate QA Checklist ← Export Report Template. والقائمة الكاملة للملفات القابلة للتنزيل موجودة في الملحق A.

مركز المساعدة /help/

أدلة ثنائية اللغة (الإنجليزية + العربية). استخدم مفتاح التبديل EN + ع / English / العربية أعلى كل صفحة مساعدة.

مراسلة الدعم الفني. اذكر الأداة والصفحة اللتين استخدمتهما، وأرفق رمز EPSG وصيغة الملف إذا كانت المشكلة متعلقة بالبيانات، وأرفق ملف عينة أو لقطة شاشة بعد أن يُفتح برنامج البريد الإلكتروني لديك.

الصفحات العربية /ar/

أربع عشرة أداة لها واجهة عربية كاملة (من اليمين إلى اليسار) تحت /ar/. استخدم رابط العربية في الصفحة الإنجليزية أو افتح العنوان مباشرة:

تعمل الصفحات العربية تماماً مثل الصفحات الإنجليزية. وتحتفظ الملفات المُصدَّرة بأسماء الحقول الإنجليزية حتى تُفتح بالطريقة نفسها في كل البرامج. وتُبدّل مساحة العمل (Workspace) لغتها عبر زر العربية (الجزء 3).

صفحة الإدارة

/admin.html هي صفحة الإدارة الخاصة بمالك الموقع لإدارة مكتبة الملفات (يتطلب الدخول بحساب المالك). وهي غير مرتبطة بأي رابط في الموقع ولا يحتاج إليها المستخدمون.

الجزء 3 · مساحة العمل /workspace/

مساحة العمل (Workspace) برنامج متكامل للـ CAD ونظم المعلومات الجغرافية (GIS) والمساحة يعمل داخل المتصفح. تفتحها من رابط Workspace في شريط التنقل أو من العنوان https://www.geocadbridge.com/workspace/. لا يلزم تثبيت أي شيء ولا إنشاء حساب. تبقى بياناتك داخل متصفحك إلى أن تحفظ ملف مشروع أو تصدّر النتائج.

يشرح هذا الجزء مساحة العمل من الشاشة الأولى حتى آخر أمر:

1. تخطيط الشاشة وكل منطقة فيها.
2. المشاريع: الإنشاء والفتح والحفظ والاستعادة.
3. أنظمة الإحداثيات: نظام إحداثيات المشروع، ونظام إحداثيات الطبقة، ومكتبة الإحداثيات، وإعادة إسقاط الطبقة.
4. استيراد البيانات وتصدير النتائج.
5. الطبقات، ولوحة Inspector، والتحديد والتعديل.
6. سطر أوامر CAD.
7. مرجع تفصيلي لتبويبات الشريط كلها، تبويبًا تبويبًا، ولكل أمر فيها.
8. شرح معمّق للوحات المساحة (محطة الرصد المتكاملة (Total Station)، والرصد الثابت GNSS، والمساحة والحجم، والأسطح، والتسوية، وتصحيح الترافيرس، وBridge، والتقارير).
9. أمثلة تطبيقية من البداية إلى النهاية.

تخطيط الشاشة

أزرار الترويسة

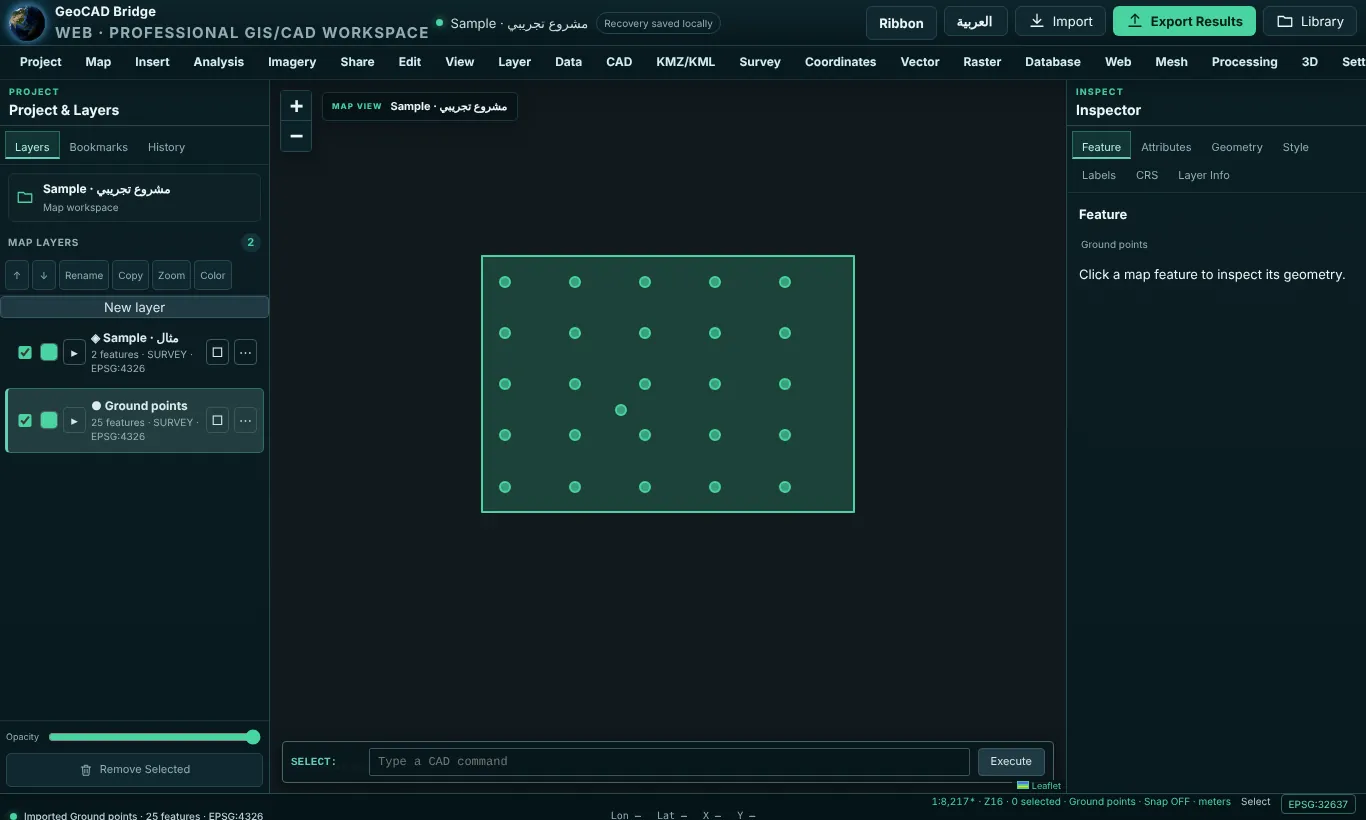

• Menus (القوائم) يحوّل الشريط إلى شريط قوائم تقليدي (Project, Map, Insert, Analysis, Imagery, Share, Edit, View, Layer, Data, CAD, KMZ/KML, Survey, Coordinates, Vector, Raster, Database, Web, Mesh, Processing, 3D, Settings, Plugins, Help…). تعرض كل قائمة عند فتحها الأوامر نفسها الموجودة في تبويب الشريط الذي يحمل الاسم نفسه. يصبح اسم الزر بعد ذلك Ribbon؛ انقر عليه للعودة.
• العربية يحوّل واجهة مساحة العمل بالكامل إلى العربية (من اليمين إلى اليسار). انقر English للعودة إلى الإنجليزية. لا تتغير البيانات ولا محتويات الملفات.
• Import (استيراد) يفتح نافذة Import Data (انظر استيراد البيانات).
• Export Results (تصدير النتائج) يفتح نافذة Export (انظر تصدير النتائج).
• Library (المكتبة) يفتح File Library (مكتبة الملفات): موارد جاهزة للاستخدام في المساحة ونظم المعلومات الجغرافية والـ CAD، مع تصفيتها حسب All categories, Survey, GIS, CAD, Guides. يستطيع الزوار تنزيل الملفات، أما الرفع فمقصور على مالك الموقع.

لوحة الطبقات

يعرض تبويب Layers (الطبقات) طبقات الخريطة في المشروع، وأعلاها أولًا. الرقم المجاور لعبارة MAP LAYERS هو عدد الطبقات.

• ↑ / ↓ ينقلان الطبقة المحددة إلى أعلى أو أسفل في ترتيب الرسم (ويمكنك أيضًا سحب الصف).
• Rename يعيد تسمية الطبقة المحددة (أو انقر نقرًا مزدوجًا على اسمها، أو اضغط F2).
• Copy ينشئ نسخة مكررة من الطبقة. Zoom يكبّر العرض إلى حدود الطبقة. Color يغيّر لون الطبقة.
• New layer ينشئ طبقة فارغة للرسم فيها أو اللصق داخلها.
• يحتوي كل صف على: مربع اختيار visibility (الظهور)، وcolour swatch (عيّنة اللون)، و▸ لعرض التفاصيل (أنواع الأشكال الهندسية، والشفافية، وتشغيل التسميات أو إيقافها، والقفل أو قابلية التعديل)، واسم الطبقة مع عدد عناصرها وصيغة المصدر ونظام إحداثيات المصدر، وزر lock (القفل) □ (Lock geometry and attributes أي قفل الشكل الهندسي والسمات؛ تظهر الطبقات المقفلة بالرمز ▣ ولا يمكن تعديلها)، و⋯ لإجراءات الطبقة.
• قائمة ⋯ / قائمة النقر بالزر الأيمن: Zoom to Layer, Rename, Duplicate, Style / Properties, Labels, Export Layer, Bridge to AutoCAD / Civil 3D / QGIS / Trimble…, Delete.
• شريط التمرير Opacity يضبط شفافية الطبقة المحددة. Remove Selected يحذف الطبقة المحددة (ويُطلب منك التأكيد).

النقر على صف يجعله active layer (الطبقة النشطة). تُرسم العناصر الجديدة في الطبقة النشطة، وتعمل عليها أوامر كثيرة.

يعرض تبويب Bookmarks (الإشارات المرجعية) عروض الخريطة المحفوظة (أنشئها عبر View › Locations › Add Bookmark). ويعرض تبويب History (السجل) الإجراءات التي نُفذت خلال الجلسة.

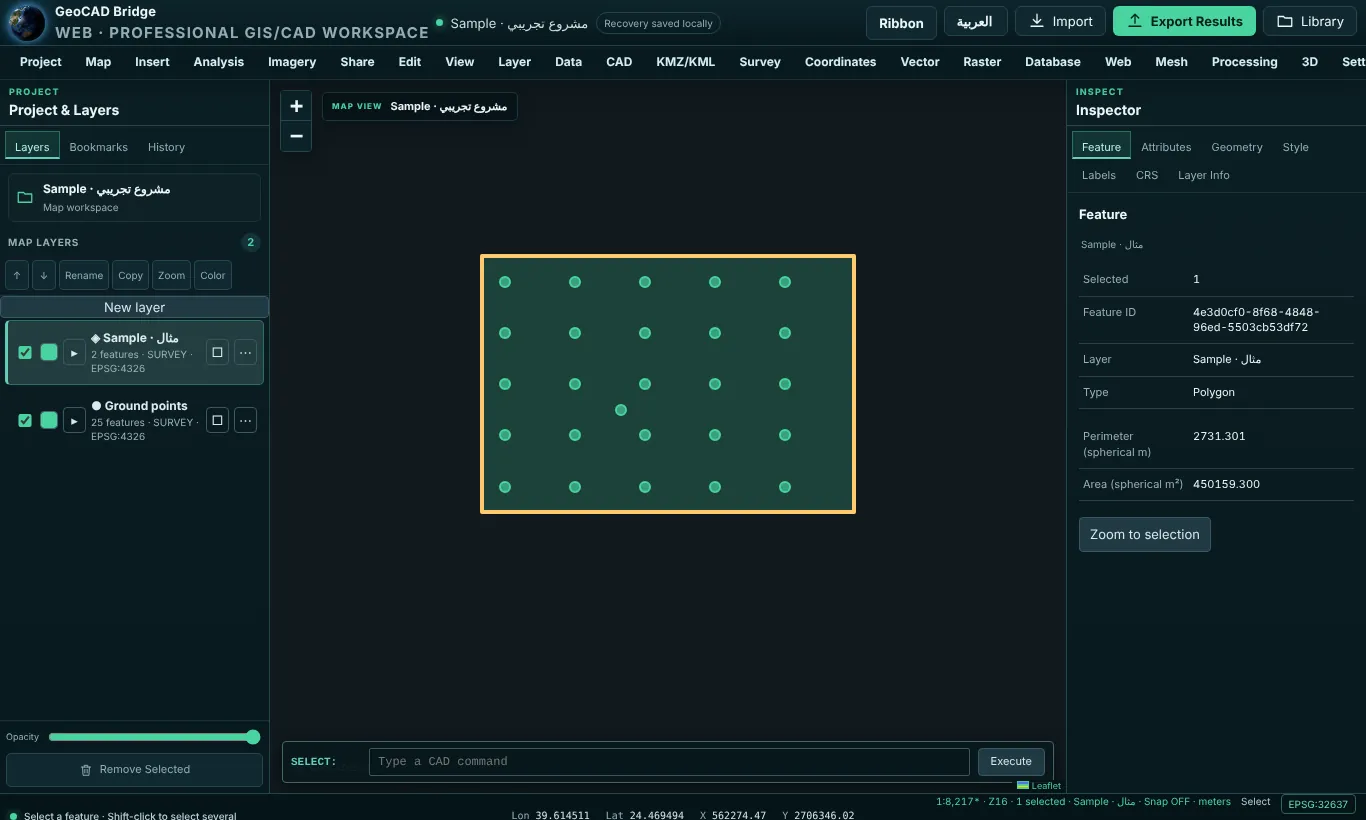

لوحة Inspector

تعرض لوحة Inspector تفاصيل العنصر المحدد، أو تفاصيل الطبقة النشطة إذا لم يكن هناك شيء محدد.

معلومة مفيدة. تُخزَّن جميع الأشكال الهندسية داخليًا بإحداثيات WGS 84 (خط الطول/خط العرض). يتحكم نظام إحداثيات المشروع في طريقة عرض الإحداثيات وإدخالها وقياسها على الشبكة وتصديرها. تغيير نظام إحداثيات المشروع لا يحرّك بياناتك أبدًا.

شريط الحالة

من اليسار إلى اليمين: آخر رسالة (مثل Imported Ground points · 25 features)، وإحداثيات المؤشر Lon / Lat / X / Y، ومقياس الخريطة التقريبي (مثل 1:8,217*، على أساس 96 بكسل لكل بوصة)، ومستوى التكبير، وN selected (عدد المحدد)، والطبقة النشطة، وSnap ON/OFF (حالة الالتقاط)، ووحدات التقرير، والأداة الحالية، ورمز EPSG للمشروع. انقر على خانة EPSG لفتح مكتبة الإحداثيات.

المشاريع

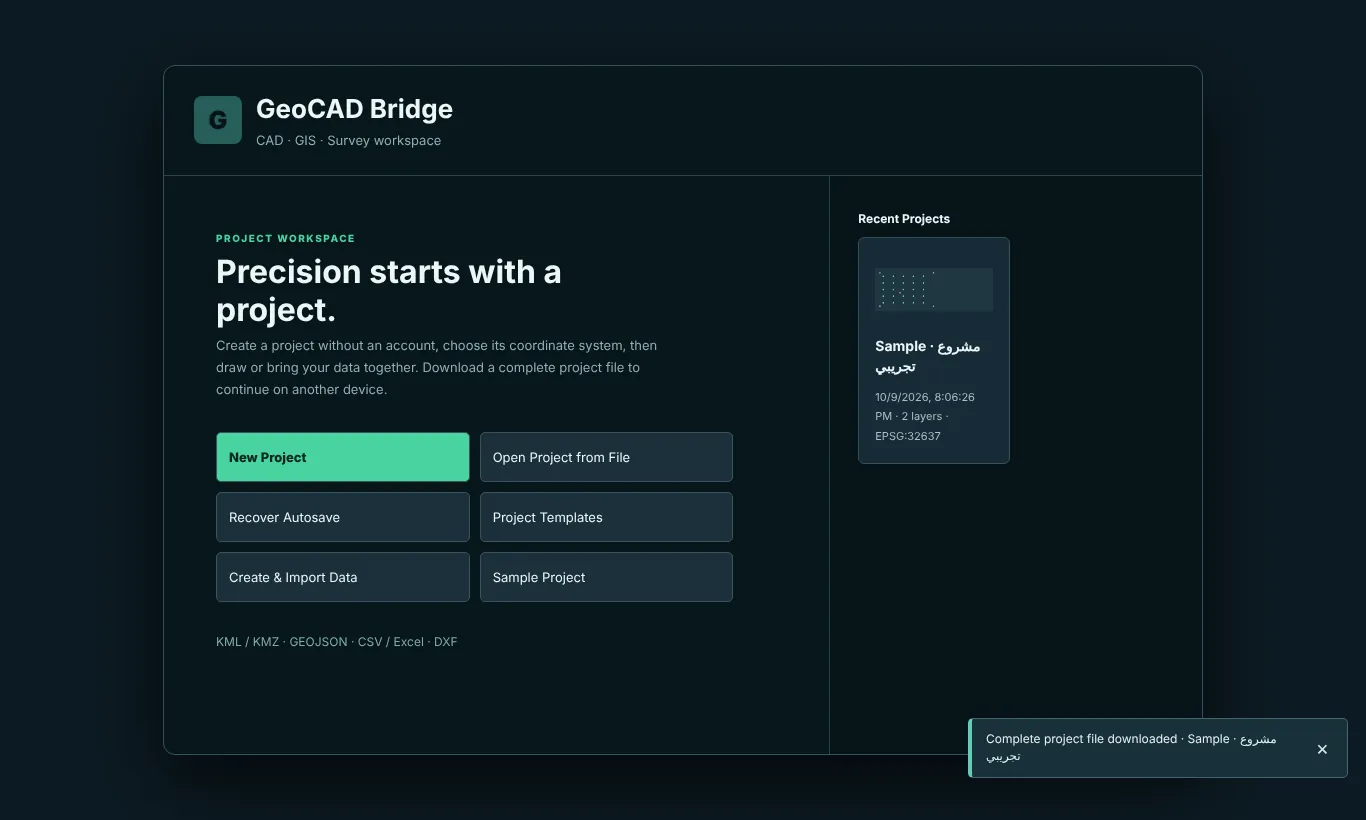

شاشة البداية (Project Manager)

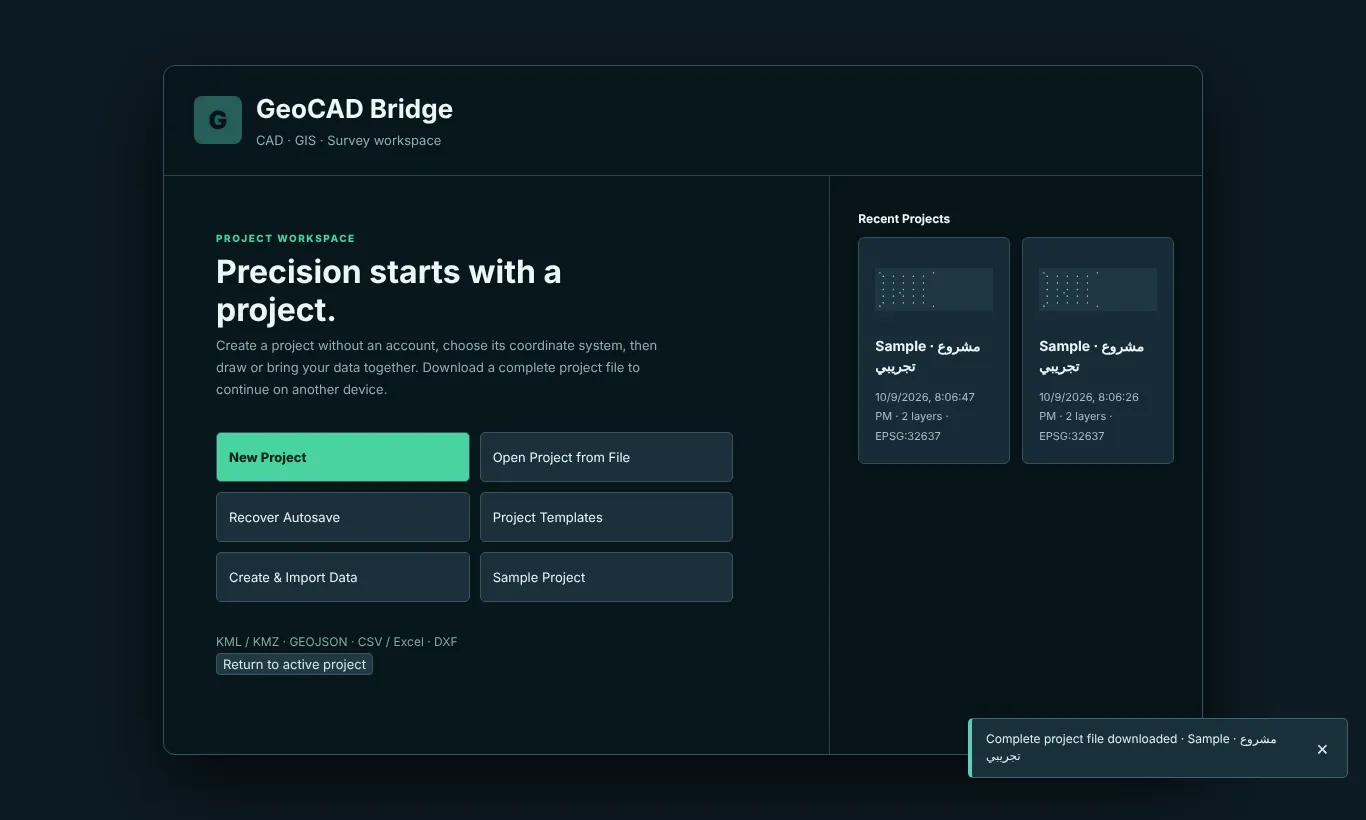

عندما لا يكون هناك مشروع مفتوح، تعرض مساحة العمل شاشة Project Manager (مدير المشاريع).

تذكر الملاحظة في أسفل الشاشة الصيغ الرئيسية التي يمكنك إدخالها: KML / KMZ · GeoJSON · CSV / Excel · DXF.

العمل دون حساب

توضح رسالة Work without an account (العمل دون حساب) القاعدة الأهم: المتصفح لا يحتفظ إلا بنسخة استعادة مؤقتة. للحفاظ على عملك، استخدم Save Project to File ونزّل ملف .gcbproject. ولمتابعة العمل لاحقًا أو على جهاز آخر، استخدم Open Project from File. الملفات التي تُنشأ عبر Export Results (Excel وKML…) مخصصة لمشاركة البيانات، وليست نسخة احتياطية كاملة من المشروع.

محتويات ملف المشروع

يقوم Save Project to File بتنزيل ملف .gcbproject ذي إصدار محدد ومفحوص السلامة، يحتوي على: بيانات تعريف المشروع، وترتيب الطبقات وظهورها ونمطها، والأشكال الهندسية للعناصر وسماتها، وتعريفات أنظمة الإحداثيات، وعرض الخريطة، والوحدات، والإشارات المرجعية، وملخص آخر تقرير لضبط الجودة ومراقبتها QA/QC (من Share › Reports › Supported Formats).

أوامر المشروع

• Save / Save Project to File (Ctrl+S): ينزّل ملف المشروع الكامل.
• Save As / Save Copy (Ctrl+Shift+S): يطلب اسمًا جديدًا للمشروع وينزّل نسخة بهذا الاسم.
• Open Project (Ctrl+O): اختر ملف .gcbproject.
• Recover Autosave: يستعيد النسخة المؤقتة التي يحتفظ بها هذا المتصفح لآخر مشروع.
• Close Project: يعيدك إلى Project Manager. إذا كانت هناك تغييرات غير محفوظة يُطلب منك التأكيد أولًا (Download a saved copy first if you need these changes أي نزّل نسخة محفوظة أولًا إذا كنت تحتاج هذه التغييرات).
• Project Properties: الاسم (Name)، والموقع (Location)، والوصف (Description)، ووحدات التقرير (Report units).
• Project Units: meters (أمتار) أو feet (أقدام) لتقرير القياسات المساحية. تبقى حسابات الشبكة بالأمتار، وتتبع وحدات الإحداثيات نظام الإحداثيات.
• Project Statistics: جدول بكل طبقة مع عدد عناصرها ونظام إحداثياتها.

أنظمة الإحداثيات في مساحة العمل

يوجد نوعان من أنظمة الإحداثيات:

• project CRS (نظام إحداثيات المشروع) هو الشبكة التي تعمل عليها. تستخدمه الإحداثيات التي تكتبها، والقياسات على الشبكة، وقيم X/Y في شريط الحالة، وقيم E/N في لوحة Inspector، ومعظم عمليات التصدير. ويظهر في شريط الحالة (مثل EPSG:32637).
• لكل طبقة source CRS (نظام إحداثيات المصدر): وهو النظام الذي جاء به ملفها. يُكتشف عند الاستيراد ويظهر في صف الطبقة وفي تبويب CRS في لوحة Inspector.

اختيار نظام الإحداثيات (مكتبة الإحداثيات)

افتح مكتبة الإحداثيات عبر Project › Configuration › Project CRS، أو Coordinates › CRS library › Set Project CRS، أو زر مكتبة الإحداثيات… في الشريط، أو النظام المعروض في شريط الحالة، أو Choose project CRS في لوحة Inspector. وفي نافذة New project الزر نفسه، فيبدأ المشروع على الشبكة الصحيحة.

1. اختر الدولة / التصنيف، أو ابحث بالكود أو الوصف أو الدولة أو رقم EPSG.
2. انقر نظامًا لعرض إسقاطه وداتومه ووحدته ومكافئه في EPSG وتحويل الداتوم المستخدم.
3. انقر موافق. يتغير نظام إحداثيات المشروع ويعرض الزر النظام الجديد.

فصل مكتبة الإحداثيات في الجزء 2 يشرح النافذة كاملة.

إعادة إسقاط الطبقة (Reproject Layer)

Analysis › Data management › Reproject Layer (وأيضًا Raster › Projections › Warp Reproject) يحوّل طبقة كاملة إلى نظام آخر، كما في برامج GIS المكتبية.

1. اختر الطبقة.
2. اختر نظام الإحداثيات الناتج من مكتبة الإحداثيات.
3. انقر موافق. تُضاف نسخة من الطبقة بالنظام المختار، باسم مثل Points · UTM84-38N، وتبقى الطبقة الأصلية كما هي.

أوامر ذات صلة بأنظمة الإحداثيات

• Set Layer CRS (تبويب Layer) يخبر مساحة العمل بالنظام الحقيقي لإحداثيات الطبقة، عندما يكون الاكتشاف خاطئًا.
• Set Project CRS from Layer يستخدم نظام إحداثيات المصدر للطبقة المحددة نظامًا لإحداثيات المشروع.
• Validate CRS يتحقق من نظام إحداثيات المشروع، مثل CRS valid: EPSG:32637 · WGS 84 / UTM zone 37N · Madinah.
• Extract Projection يعرض معاملات الإسقاط لنظام إحداثيات المشروع في جدول (مع إمكانية تنزيله بصيغة CSV).
• Axis Order Check يعرض كل طبقة مع نظام إحداثيات مصدرها، وعدد رؤوسها، وامتدادها (الغرب، والجنوب، والشرق، والشمال)، وعمود Result (النتيجة). استخدمه عندما تقع النقاط في دولة خاطئة: فهو يكشف تبديل خط العرض/خط الطول أو الشرقيات/الشماليات.
• Custom Projections (تبويب Settings) يفتح مكتبة الإحداثيات.

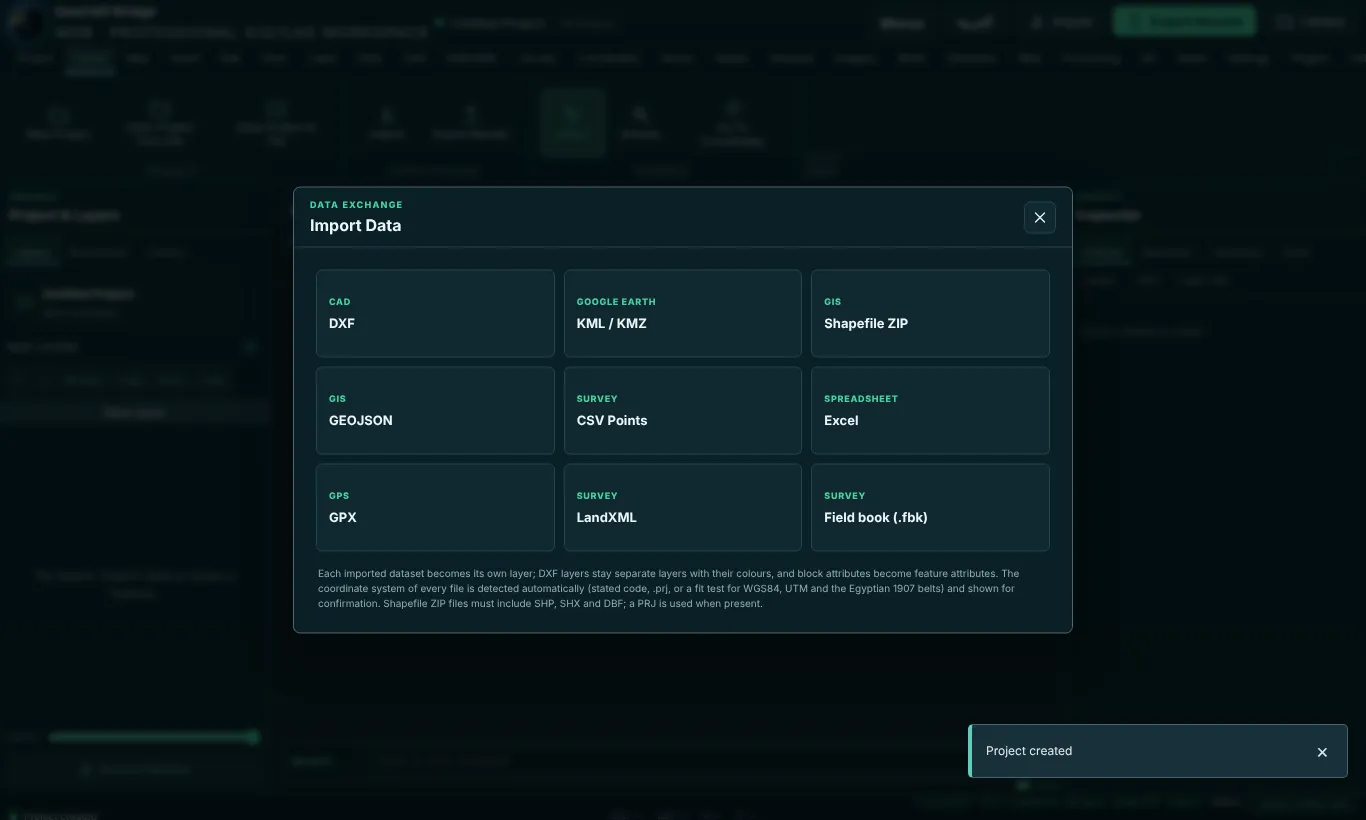

استيراد البيانات

افتح نافذة الاستيراد عبر Import في الترويسة، أو Home › Import، أو Project › Import Data، أو Data › Import Dataset، أو Layer › Add Layer، أو Map › Add Data، أو Insert › Import GIS / CAD.

ما يحدث عند الاستيراد

1. تختار الملف. تصبح كل مجموعة بيانات طبقة مستقلة.
2. يُكتشف نظام الإحداثيات تلقائيًا: من رمز مذكور، أو من ملف .prj، أو باختبار ملاءمة لأنظمة WGS 84 وUTM والأحزمة المصرية 1907. ويُعرض عليك للتأكيد، فغيّره إن كان خاطئًا.
3. تُضاف الطبقة وتُرسم ويُكبَّر العرض إليها. ويعرض شريط الحالة رسالة مثل Imported Ground points · 25 features · EPSG:4326.

قوالب CSV. يعرض Help › Reference › Import Templates أسماء الأعمدة لكل سير عمل، ويتيح تنزيل أربعة ملفات CSV جاهزة: survey-points.csv (Point, Easting, Northing, Elevation, Description, Code, Layer, CRS)، وtraverse-coordinates.csv (Point, Easting, Northing, Elevation)، وtraverse-observations.csv (Point, Azimuth, Distance, DeltaElevation)، وgeographic-points.csv (Name, Longitude, Latitude, Elevation, Description). الصف الأول هو صف العناوين، واستخدم النقطة فاصلًا عشريًا، واحفظ ملف CSV بترميز UTF-8 حتى يبقى النص العربي سليمًا.

مثال على survey-points.csv:

Point,Easting,Northing,Elevation,Description,Code,Layer,CRS
P-101,562599.000,2703054.000,619.250,Control point,CP,Survey Points,EPSG:32637

يفتح Import Excel (في تبويبي Data وInsert) نافذة اختيار الملفات مباشرة لمصنّف .xlsx.

فتح دفتر الرصد (.fbk)

دفتر الرصد هو الملف النصي الذي يُصدَّر إليه عمل محطة الرصد المتكاملة. افتحه عبر Import › Field book (.fbk)، أو Survey › Field data › دفتر الرصد (.fbk)، أو قائمة Menus.

1. اختر ملف .fbk.
2. أكّد نظام الإحداثيات. يُكتشف من الإحداثيات، ويمكن تغييره من مكتبة الإحداثيات.
3. تُضاف طبقتان مجمّعتان تحت اسم الملف:
   • النقاط (Points): كل نقطة برقمها، وكودها (أول كلمة في الوصف)، ووصفها، ومنسوبها، ونوعها (control أو station أو shot).
   • الأشكال (Figures): الخطوط المسجلة بين BEG وEND. والشكل المنتهي بـ CLOSE يصبح مضلعًا.
4. يعرض شريط الحالة العدد، مثل Field book site.fbk: 11 points, 2 figures, 1 setups. الأسطر التي تعذّرت قراءتها تظهر في تنبيه، ويُستورد باقي الملف.

يفهم القارئ النقاط المعلومة (NE وNEZ وNE SS وLAT LONG)، والوقفات (STN مع ارتفاع الجهاز، وBS مع قراءة الدائرة، وAZ وB)، والأرصاد (AD وDD وZD وBD وF1 وF2، كلٌّ منها مع VA أو VD)، وPRISM وSF وUNITS (متر أو قدم؛ DMS أو درجات عشرية أو جراد أو ميلز أو راديان)، وANGLES وVERT ANGLE. تُقرأ الزوايا بصيغة DDD.MMSS، والزوايا الرأسية كزوايا سمتية (Zenith)، ما لم ينص الملف على غير ذلك. والمنحنيات في الأشكال تُرسم كقطع مستقيمة.

مثال:

NEZ 1 2700000.000 500000.000 600.000 "CP1 control"
NE 2 2700100.000 500000.000 "CP2"
PRISM 1.500
STN 1 1.500
BS 2
BEG EP
AD VA 3 90.0000 50.000 90.0000 "EP edge"
AD VA 4 180.0000 50.000 84.1720 "EP edge"
END

تقع النقطة 3 على بعد 50 م شرق النقطة 1، والنقطة 4 على بعد نحو 49.75 م جنوبها، وكلتاهما على الخط EP.

تصدير النتائج

افتح نافذة التصدير عبر Export Results في الترويسة أو أي أمر Export (Export Data, Export Dataset, Export Layer, Export Points, Export DXF, Export KML/KMZ, Export Map…).

1. Scope (النطاق): Entire project (including hidden layers) (المشروع كاملًا بما فيه الطبقات المخفية)، أو Active layer (الطبقة النشطة)، أو Selected features (العناصر المحددة).
2. Output CRS (نظام إحداثيات المخرجات): مثل EPSG:4326 · WGS 84، أو EPSG:32637 · WGS 84 / UTM zone 37N، أو EPSG:9358 · KSA-GRF17 / UTM zone 38N. يوضح لك السطر الذي تحته ما سيحدث، مثل Same coordinate system: coordinates are written unchanged (نظام الإحداثيات نفسه: تُكتب الإحداثيات دون تغيير)، أو أنه سيُطبَّق تحويل.
3. انقر على صيغة:

قد تؤدي قيود DBF إلى تقصير أسماء حقول Shapefile أو النصوص الطويلة. يكتب Export Excel أعمدة GCB_* التي تحتفظ بقيم النمط، علمًا بأن جداول البيانات لا ترسم أنماط الخريطة.

التحديد والرسم والتعديل

• Select (التحديد؛ في تبويب Home أو Map أو Edit): انقر على عنصر، وShift-click يضيف المزيد. Clear Selection يفرّغ التحديد. F يكبّر العرض إلى التحديد.
• Draw (الرسم): ارسم عنصرًا باستخدام Point, Polyline, Polygon, Rectangle, Circle, 3-Point Arc, Ellipse, Freehand أو Construction Line (تبويب CAD، أو Insert › Create features، أو Edit › Add Polygon Feature). يرشدك شريط الحالة، مثل Polyline · click or enter coordinates · Enter finishes · Esc cancels (انقر أو أدخل الإحداثيات، وEnter للإنهاء، وEsc للإلغاء).
• Finish (Enter) يُكمل العنصر، وCancel (Esc) يتخلى عنه. يحتاج الخط إلى رأسين على الأقل، والمضلع إلى 3 رؤوس على الأقل.
• Edit Vertices (V): حدد عنصرًا واحدًا بالضبط، ثم اسحب رؤوسه.
• Edit Attributes: حدد عنصرًا واحدًا بالضبط، ثم غيّر حقوله.
• Delete / Delete Selected (مفتاح Delete أو E): يحذف العناصر المحددة.
• Cut, Copy, Paste Features (Edit › Clipboard) تنقل العناصر أو تنسخها بين الطبقات.
• Transform (التحويل؛ CAD › Modify، أو الأمر M أو CO أو RO أو SC أو MI) يفتح نافذة Transform selection · grid coordinates وفيها Operation (العملية: Move, Copy, Rotate, Scale, Mirror Easting, Mirror Northing)، وΔE / ΔN بالأمتار، وRotation (الدوران) بالدرجات عكس اتجاه عقارب الساعة، وScale multiplier (معامل التكبير)، وorigin (نقطة الأصل: Selection center أي مركز التحديد، أو Grid origin أي أصل الشبكة). يعمل في شبكة المشروع، وتُحفظ قيم Z والسمات، ويمكن التراجع عن كل تغيير.
• Undo (Ctrl+Z، U) وRedo (Ctrl+Y).
• Snap (الالتقاط؛ F3) يلتقط النقرات والرؤوس المسحوبة إلى العناصر الظاهرة. يحدد Settings › Editing › Snapping الهدف (Vertex, Endpoint, Midpoint, Segment) وحد السماحية على الشاشة بالبكسل (12 افتراضيًا). الالتقاط عند التقاطعات غير مدعوم.
• Ortho (F8) يفرض أن تكون المقاطع أفقية/رأسية.

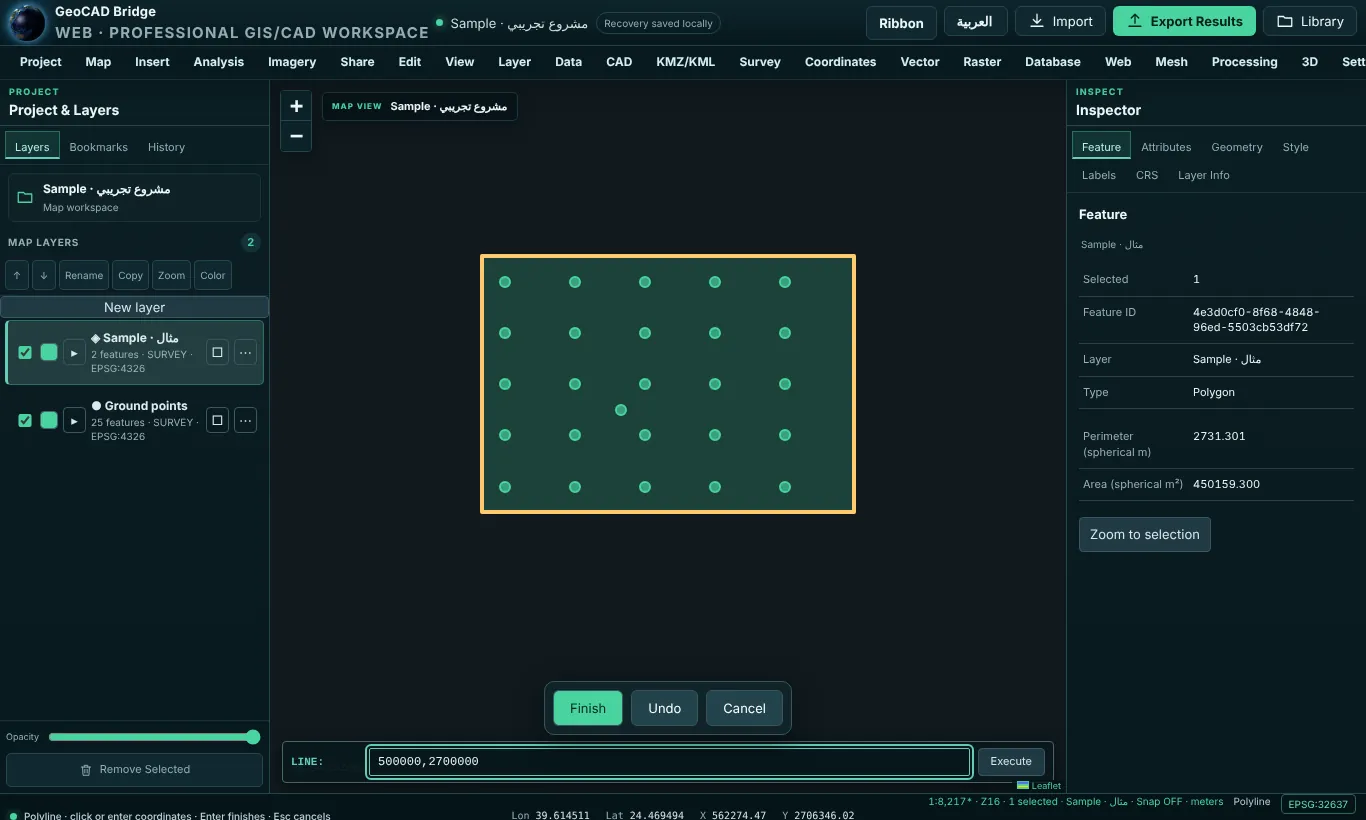

سطر أوامر CAD

يعمل الشريط الموجود أسفل الخريطة (COMMAND: / SELECT:) مثل سطر الأوامر في AutoCAD. اكتب أمرًا أو إحداثيًا واضغط Enter أو Execute. اضغط Esc للإلغاء. الضغط على Enter في سطر فارغ يُنهي الرسم الحالي.

إدخال الإحداثيات أثناء تفعيل أداة رسم (القيم بنظام إحداثيات المشروع، بالأمتار):

• E,N – نقطة مطلقة، مثل 562600,2703050.
• @ΔE,ΔN – نسبةً إلى آخر نقطة، مثل @25,0.
• @distance<angle – قطبي، مثل @30<90 (30 م بزاوية 90°).

مثال – رسم حدود مبنى بأبعاد 25 م × 15 م بالإحداثيات (مشروع بنظام إحداثيات UTM):

1. اكتب POL واضغط Enter.
2. اكتب 562600,2703050 ثم Enter، ثم @25,0 ثم Enter، و@0,15 ثم Enter، و@-25,0 ثم Enter.
3. اضغط Enter في السطر الفارغ للإنهاء. حدّد المضلع: ستعرض لوحة Inspector محيطًا يقارب 80 م ومساحة تقارب 375 م² (قيم لوحة Inspector كروية، لذا تختلف اختلافًا طفيفًا جدًا عن قيم الشبكة).

الجزء 3 (تابع) · مرجع الشريط، تبويبًا تبويبًا

تُعرض التبويبات كلها بالترتيب الذي تظهر به على الشريط. ولكل مجموعة يُشرح كل أمر مع ما يفتحه أو ما يقوم به. أما الأوامر المعلَّمة بعبارة (غير متاح في هذا الإصدار) فتظهر باللون الرمادي.

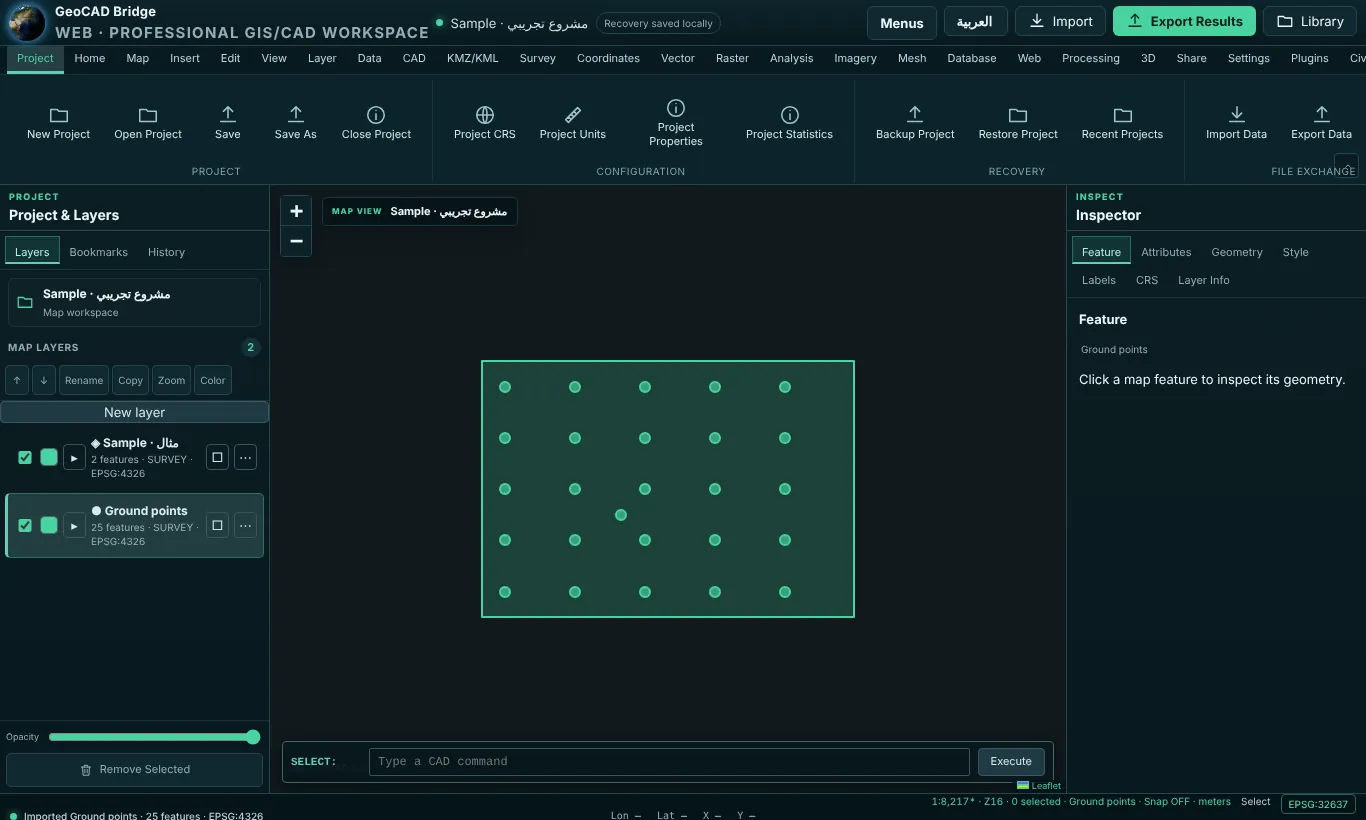

تبويب Project

تبويب Home

تبويب Map

تُختار الخريطة الأساسية (شوارع، أو صور أقمار صناعية، أو بدون) من أداة التحكم بالخريطة الأساسية الموجودة على الخريطة. وإذا تعذّر الوصول إلى مزوّد خريطة أساسية، تنتقل مساحة العمل إلى مزوّد آخر وتُعلمك بذلك.

تبويب Insert

تبويب Edit

تبويب View

تبويب Layer

مثال – التصفية. الطبقة Ground points، والسمة code، والشرط =، والقيمة GS ← طبقة جديدة تضم جميع النقاط الـ 25 ذات الرمز GS.

تبويب Data

تُطبَّق Field Calculator (حاسبة الحقول) (Field tools / safe calculator) على كل عنصر في الطبقة النشطة. اختر Operation (العملية): Set constant, Copy field, Add numeric constant, Classify threshold, Concatenate, Area (m²), Length (m), Delete field, Rename field؛ ثم Target field name (اسم الحقل الهدف)، وSource field (الحقل المصدر)، وValue / suffix / numeric increment / threshold (القيمة / اللاحقة / الزيادة الرقمية / العتبة). تتحقق العمليات الرقمية من صحة جميع الصفوف قبل كتابة أي شيء. ولا تُقيَّم أي تعبيرات JavaScript.

مثال: العملية Add numeric constant، والحقل الهدف level_new، والمصدر Z، والقيمة 0.150 ← يُرفع منسوب كل نقطة بمقدار 15 سم في حقل جديد.

أمثلة على مناسيب النقاط.

• Elevation Difference: من 615.200 إلى 618.950 ← +3.750 m.
• Slope / Grade: فرق المنسوب 1.5، والمسافة الأفقية 60 ← 2.5 % (1 : 40).
• Interpolate Level: البداية 100.000، والنهاية 102.000، والمحطة 25، والطول 100 ← 100.500 m.

ضبط الجودة QA/QC. تطلب نافذة الإعدادات Duplicate-point tolerance in metres (سماحية النقاط المكررة بالمتر) (القيمة 0 تعطّلها) ونطاقًا اختياريًا للمشروع (غرب، جنوب، شرق، شمال في WGS 84). ويسرد الأمر Run project check (تشغيل فحص المشروع) النقاط المكررة، والهندسة الفارغة أو غير الصالحة، ونظام الإحداثيات المفقود، والعناصر الواقعة خارج النطاق. ولا يغيّر الفحص العناصر أبدًا. ويُحفظ الملخص في ملف المشروع.

تبويب CAD

تبويب KMZ/KML

مثال – من DXF إلى Google Earth. DXF to KML ← اختر ملف DXF ← أكّد نظام إحداثياته (مثل EPSG:32637) ← Export KML ← النطاق Entire project (المشروع بالكامل) ← Google Earth · KMZ. افتح ملف KMZ في Google Earth؛ تظهر الخطوط في مكانها الصحيح لأن إحداثيات الشبكة في ملف DXF حُوِّلت إلى WGS 84.

تبويب Survey

مثال – Traverse Adjustment (ترافيرس أمامي). البداية E ‏500000، وN ‏2700000، والأضلاع:

45, 100
135, 100
225, 100
315, 100

والنتيجة مربع طول ضلعه 100 m يُغلق على نقطة البداية.

تبويب Coordinates

أمثلة. Decimal to DMS: ‏24.713611 بمنزلتين عشريتين ← 24°42′49.00″. التحويل: المصدر EPSG:4326، والهدف EPSG:32638، وX ‏46.5، وY ‏24.0 ← E 652578.355, N 2655039.017.

تبويب Vector

تبويب Raster

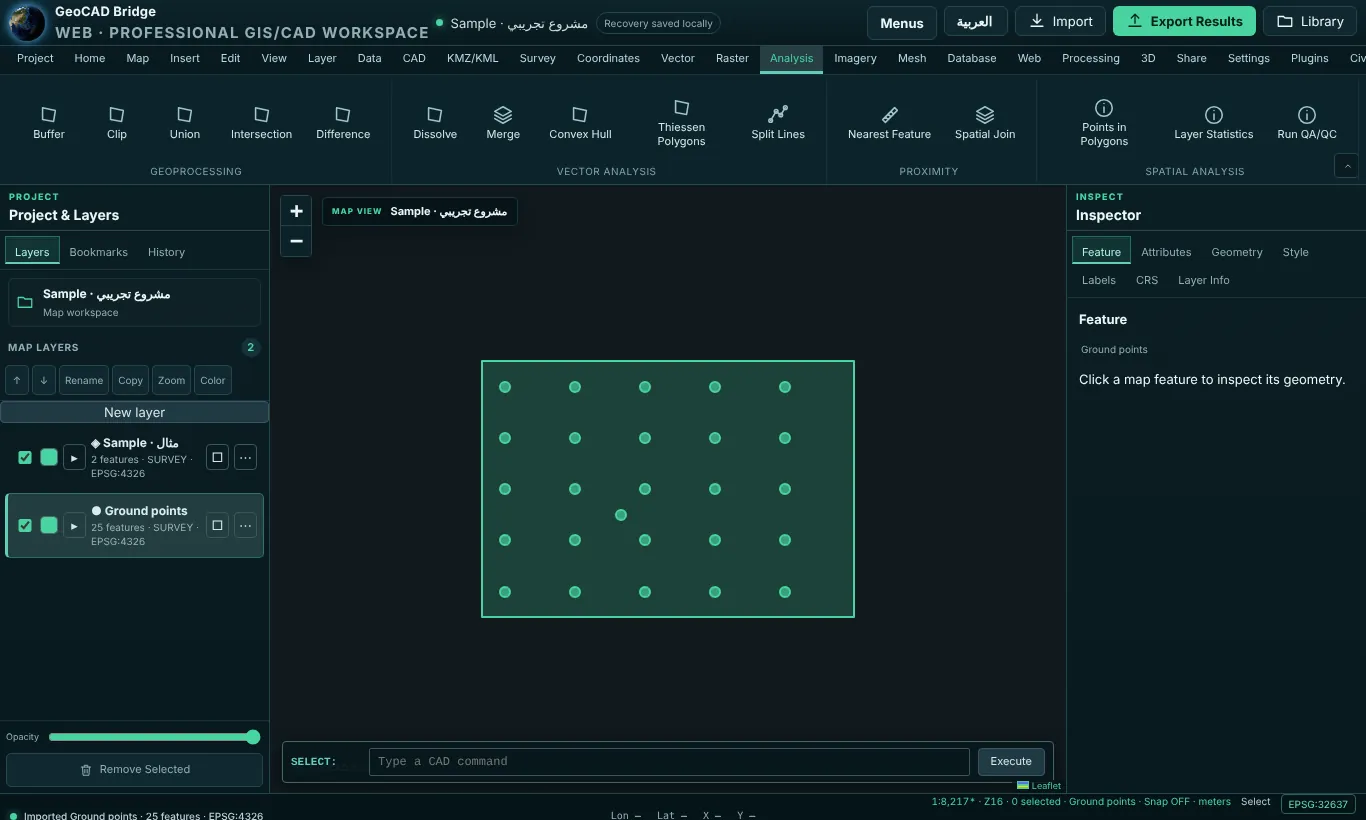

تبويب Analysis

مثال – مضلعات ثيسن. مع طبقة Ground points المكونة من 25 نقطة، Thiessen Polygons ← طبقة النقاط Ground points ← Apply: طبقة جديدة من 25 خلية، تحمل كل منها اسم النقطة ورمزها ومساحتها على الشبكة بوحدة m².

تبويب Imagery

تبويب Mesh

مثال – خطوط الكنتور. TIN Surface على Ground points باستخدام Z، ثم Contours بفاصل 1 وأساس 615 ← خطوط كنتور عند 615، 616، 617 … m، مع رسم كل خامس خط بسماكة أكبر بوصفه خط كنتور رئيسيًا.

تبويب Database

تبويب Web

تبويب Processing

تبويب 3D

تبويب Share

تبويب Settings

تبويب Plugins

تبويب Help

الجزء 3 (تابع) · لوحات المساحة بالتفصيل

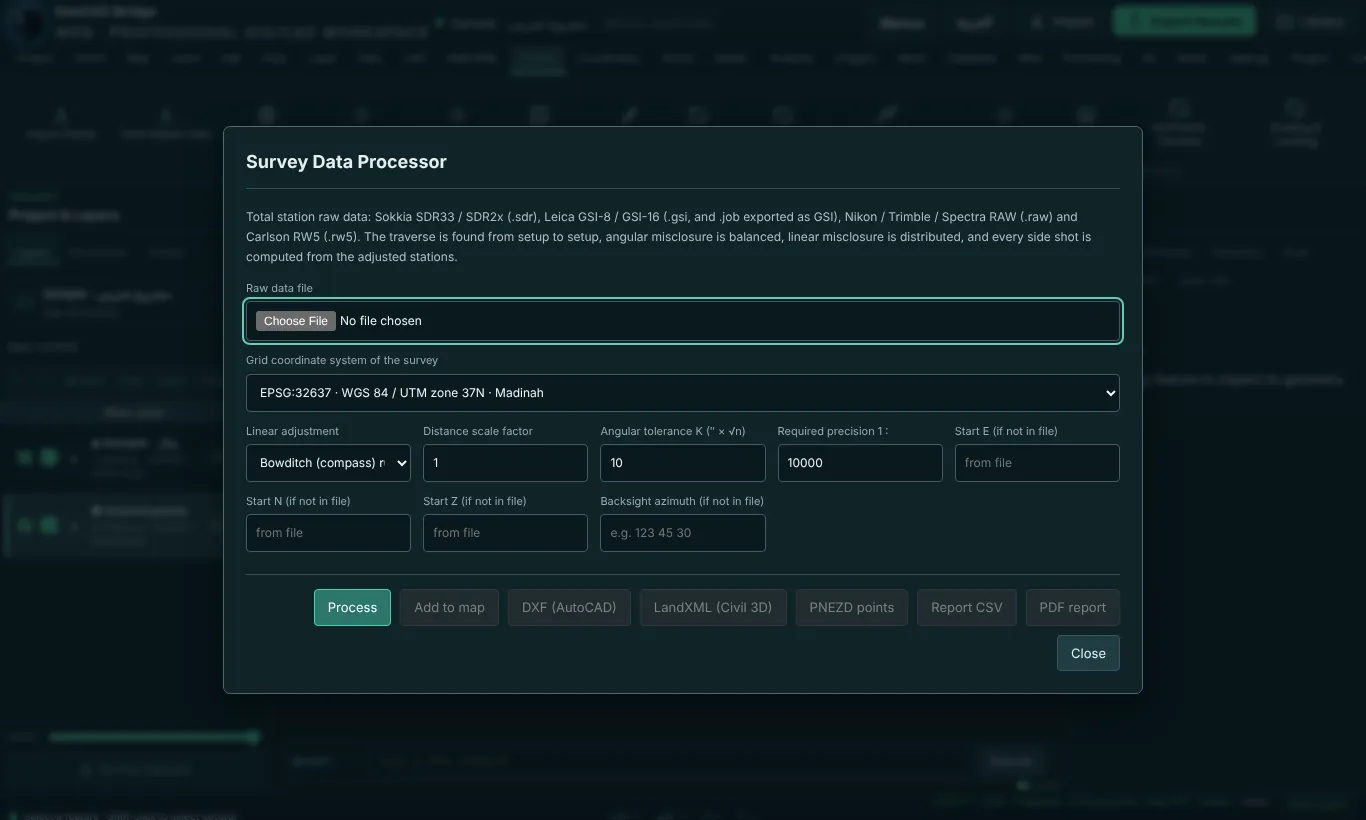

معالج بيانات الرصد (Total Station Data)

الفتح: Survey › Field data › Total Station Data (وكذلك من تبويبَي Analysis وProcessing).

يقرأ ملفات البيانات الخام لمحطة الرصد المتكاملة (Total Station): Sokkia SDR33 / SDR2x (.sdr)، وLeica GSI-8 / GSI-16 (.gsi، وملفات .job المصدَّرة بصيغة GSI)، وNikon / Trimble / Spectra RAW (.raw)، وCarlson RW5 (.rw5). يُستخرج الترافيرس (المضلع) من محطة تمركز إلى أخرى، وتُحسب الأرصاد الجانبية انطلاقًا من محطات تمركزها.

الحقول

• Raw data file (ملف البيانات الخام) – اختر الملف.
• Grid CRS – نظام الإحداثيات للإحداثيات الناتجة (عادةً نظام إحداثيات المشروع).
• Linear adjustment (الضبط الخطي) – Bowditch أو Transit.
• Distance scale factor – معامل المقياس المركّب (معامل الشبكة × معامل المنسوب) المطبَّق على المسافات (1 لعدم التطبيق).
• Angular tolerance K – خطأ القفل الزاوي المسموح به هو K″ × √n (حيث n = عدد الزوايا).
• Required precision 1: – على سبيل المثال 10000؛ ويبيّن التقرير ما إذا كان الترافيرس مقبولًا.
• Start E / N / Z وBacksight azimuth – مطلوبة فقط إذا لم يحتوِ الملف عليها.

الأزرار: Process ← النتائج (خطأ القفل الزاوي، وخطأ القفل الخطي، والدقة النسبية، والمحطات المضبوطة والأرصاد الجانبية) · Add to map · DXF · LandXML · PNEZD · Report CSV · PDF report.

سير العمل. اختر الملف الخام ← اضبط نظام الإحداثيات والتفاوتات المسموحة ← Process ← راجع أسطر القفل مقارنةً بالمواصفات المطلوبة منك ← Add to map ← سلّم ملفات DXF / LandXML / PNEZD لبرامج CAD، وPDF report للعميل.

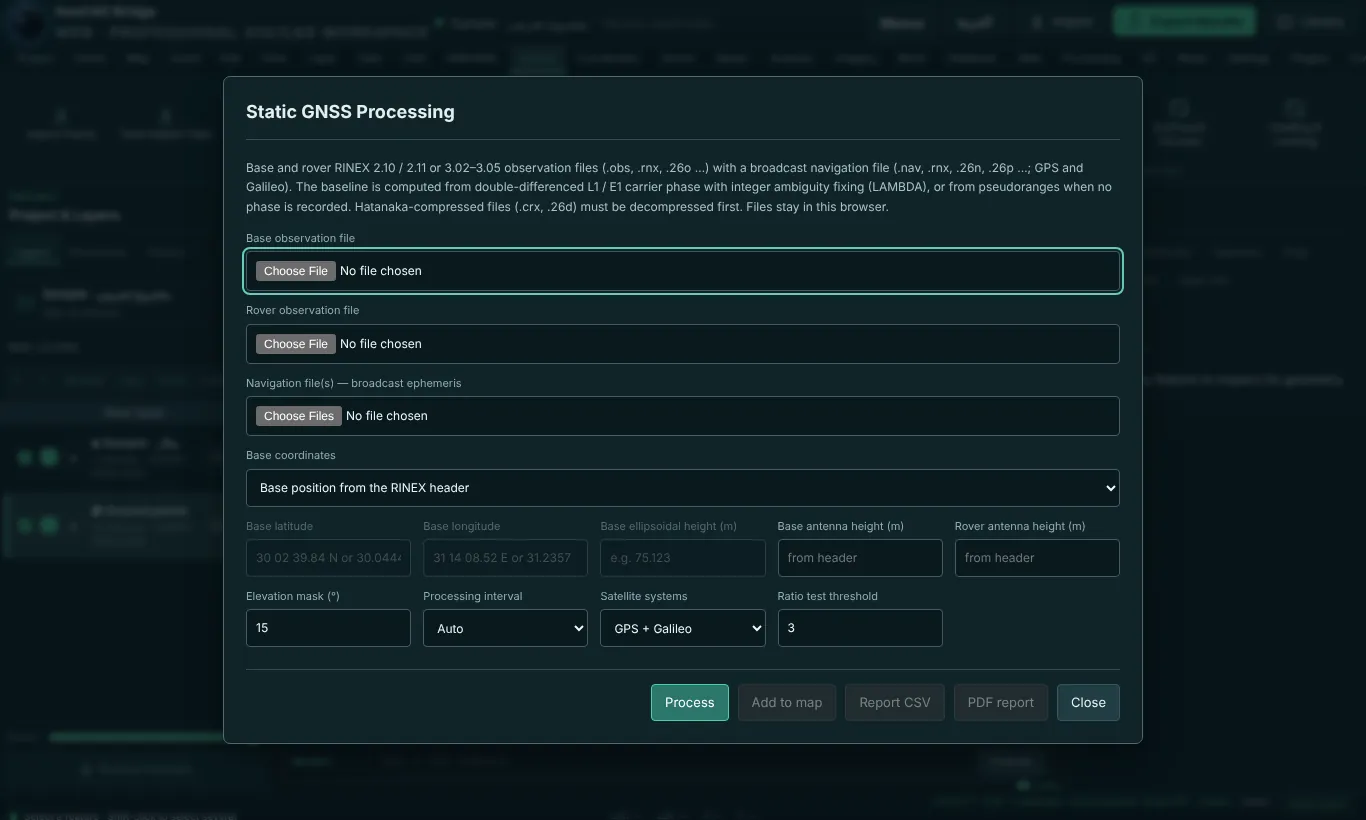

معالجة GNSS الثابتة (Static GNSS)

الفتح: Survey › Field data › Static GNSS.

المدخلات: ملفات أرصاد RINEX 2.10 / 2.11 أو 3.02–3.05 للقاعدة والمستقبل المتنقل (.obs، .rnx، .26o …) وملف ملاحة مُذاع (.nav، .rnx، .26n، .26p …) لنظامَي GPS وGalileo. يُحسب خط القاعدة من طور الموجة الحاملة L1 / E1 بالفروق المزدوجة؛ وتُحَل الغموضات (ambiguities) بطريقة LAMBDA عند نجاح اختبار النسبة (ratio test).

الإعدادات: إحداثيات القاعدة (من ترويسة ملف RINEX، أو خط عرض وخط طول وارتفاع إهليلجي معروف على WGS 84)، وارتفاعات الهوائي للقاعدة والمستقبل المتنقل، وزاوية القطع (elevation mask) بالدرجات، والفاصل الزمني (Auto, All, 5–60 s)، والأنظمة (GPS + Galileo, GPS only, Galileo only)، وحد النسبة (ratio threshold) لتثبيت الحل.

الأزرار: Process ← متجه خط القاعدة (المستقبل المتنقل ناقص القاعدة) مع طوله وسمته، وإحداثيات المستقبل المتنقل، ونوع الحل (Fixed أو Float أو Code only)، واختبار النسبة، وRMS الكود (m) وRMS الطور (mm)، وعدد الحقب (epochs) ذات الفروق المزدوجة · Add to map (نقاط GNSS وخط القاعدة) · Report CSV · PDF report (static GNSS baseline report).

القيود. يدعم L1/E1 فقط؛ ويتم تجاهل GLONASS وBeiDou؛ ولا تُطبَّق نماذج مركز طور الهوائي (ANTEX). استخدمه لخطوط القاعدة الثابتة القصيرة.

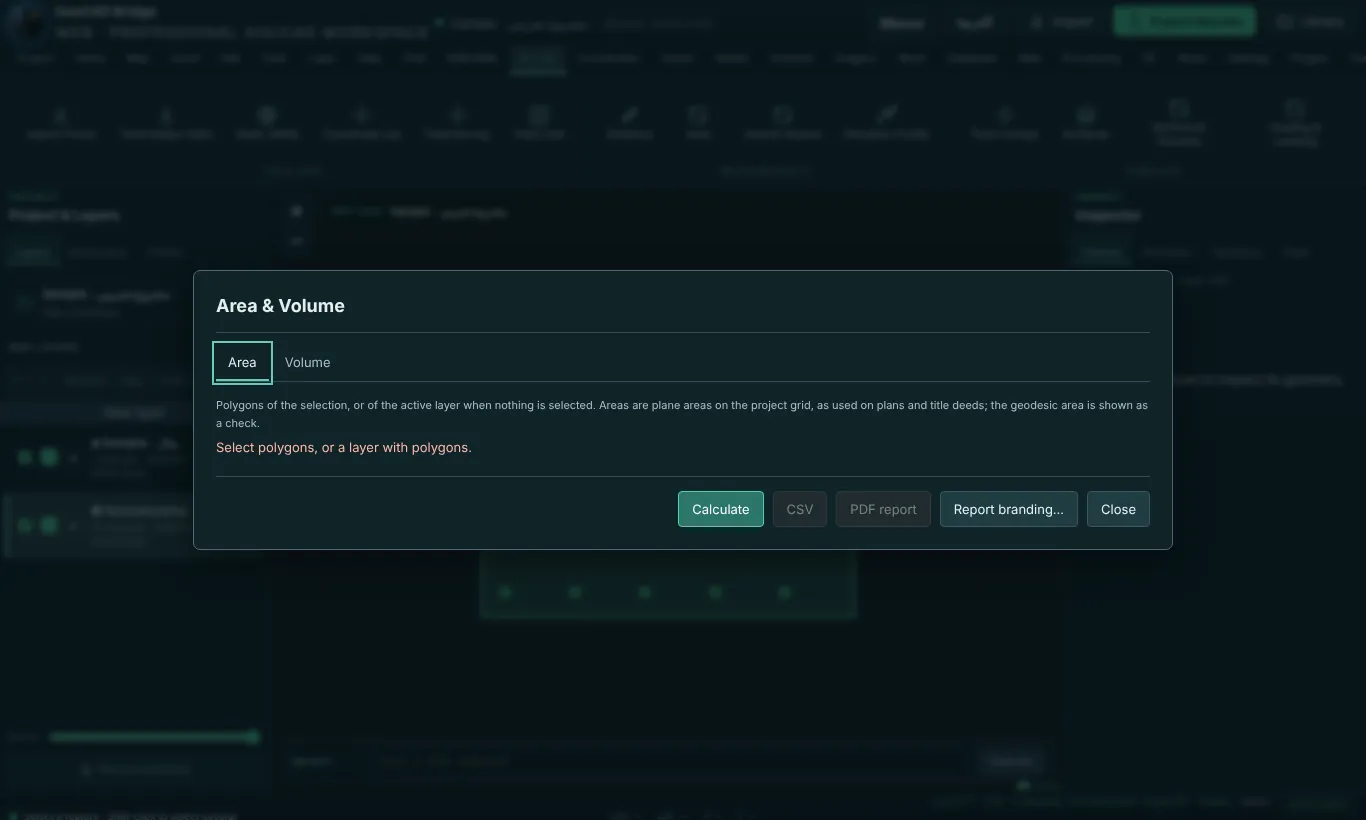

المساحة والحجم (Area & Volume)

الفتح: Survey › Measurements › Area & Volume.

يعمل على المضلعات المحددة، أو على مضلعات الطبقة النشطة إذا لم يكن هناك تحديد. المساحات هي مساحات مستوية على شبكة المشروع، كما تُستخدم في المخططات وصكوك الملكية؛ وتُعرض المساحة الجيوديسية للتحقق.

• تبويب Area (المساحة) ← Calculate: جدول بالمساحة m² والهكتار والفدان · القيراط · السهم (الوحدات المصرية) والدونم والمحيط لكل مضلع، مع الإجماليات.
• تبويب Volume (الحجم): اختر الطريقة – منشور (المساحة × الارتفاع)، أو شبكة مثلثات TIN مقابل منسوب مرجعي، أو حفر/ردم بين سطحين – ثم Calculate.
• CSV، PDF report، Report branding….

مثال: قطعة أرض 100 m × 100 m = 10 000 m² = 1.0000 هكتار = 10.000 دونم = 2 فدان 9 قيراط 3.2 سهم (1 فدان = 24 قيراط = 576 سهم = 4 200.833 m²؛ 1 دونم = 1 000 m²).

الأسطح والكميات

الفتح: Survey › Surfaces › Point Groups / Surfaces / Earthwork Volumes.

تبويب مجموعات النقاط (Point groups). تختار المجموعة النقاط حسب الطبقة، والوصف الخام (مع الرموز البديلة * و?، مفصولة بفواصل، تضمينًا أو استبعادًا)، ونطاق أرقام النقاط، ونطاق المناسيب. مثال: الاسم Ground، والوصف GS*، والمنسوب 600–700.

تبويب الأسطح (Surfaces). أنشئ شبكة مثلثات TIN من مجموعات النقاط (جميع نقاط الرفع عند عدم اختيار أي مجموعة) أو مستوى أفقيًا (level plane). الخيارات: مضلع الحد الخارجي، وأقصى طول لضلع المثلث، وخطوط الانكسار (breaklines) (تُحفظ كأضلاع للمثلثات). مثال: الاسم EG، النوع TIN، المجموعة Ground، أقصى ضلع 50 m.

تبويب الأحجام (Volumes). يتطلب سطحين (على سبيل المثال سطح الأرض الطبيعية EG وسطح تصميمي أو مستوى أفقي). الطرق: TIN to TIN (منشوري، دقيق) أو متوسط مساحتي الطرفين (average end area) من قطاعات عرضية على امتداد خط محور مع عروض يسار/يمين وفاصل. النتائج: الحفر، والردم، والصافي، وجدول كميات، وخطوط الكنتور. تظهر الرسالة Create two surfaces first (أنشئ سطحين أولًا) إلى أن يوجد السطحان.

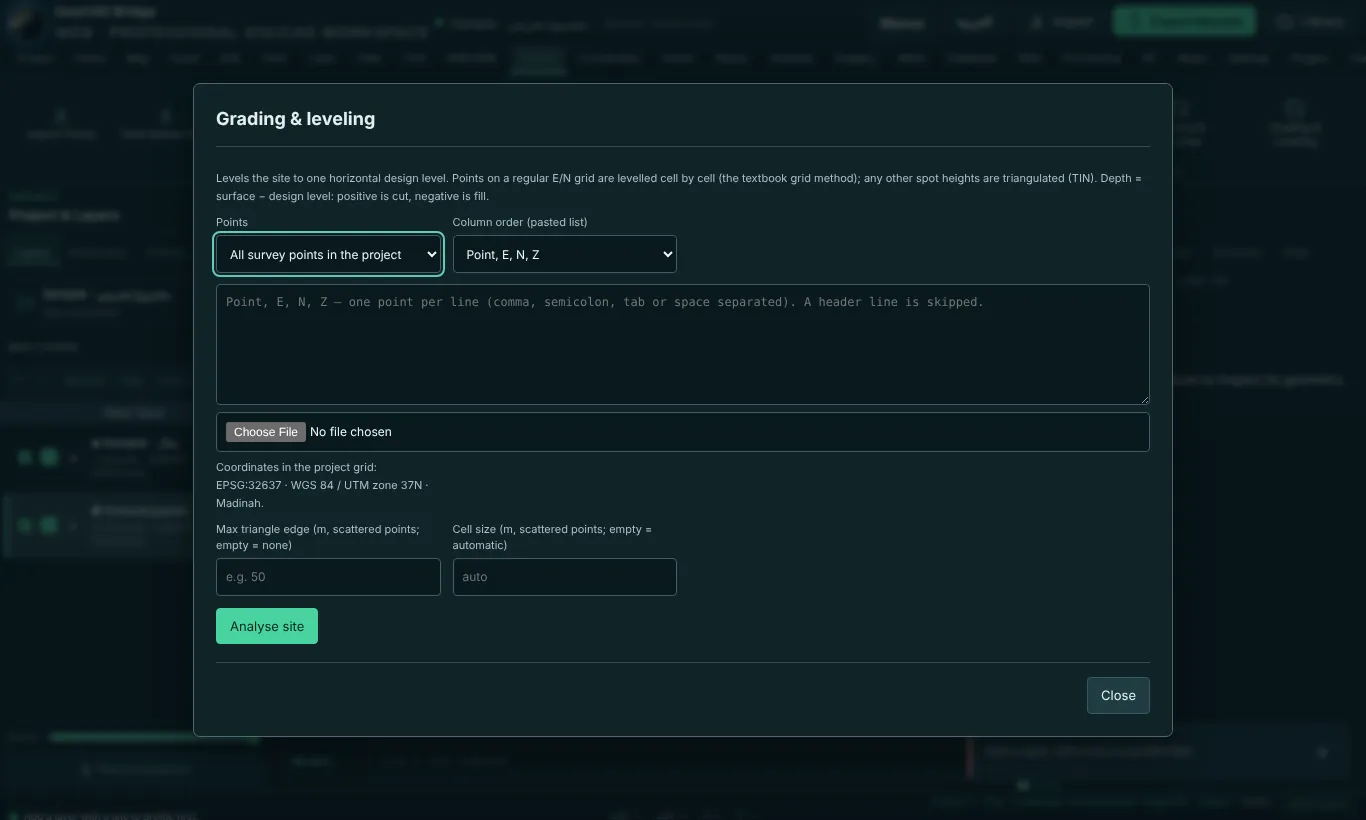

التسوية (Grading & leveling)

الفتح: Survey › Surfaces › Grading & Leveling.

يسوّي الموقع إلى منسوب تصميمي أفقي واحد. النقاط الواقعة على شبكة E/N منتظمة تُسوّى خلية بخلية (طريقة الشبكة المعروفة في الكتب الدراسية)؛ أما المناسيب النقطية المتفرقة فتُثلَّث (TIN). العمق = السطح − المنسوب التصميمي: الموجب حفر، والسالب ردم.

1. النقاط: All survey points in the project (جميع نقاط الرفع في المشروع)، أو Paste or load a CSV / TXT list (لصق قائمة CSV / TXT أو تحميلها) مع ترتيب أعمدة E,N,Z أو Point,E,N,Z أو Point,N,E,Z أو N,E,Z أو Point,E,N,Z,Description.
2. للنقاط المتفرقة اضبط Max triangle edge وCell size (الفراغ = تلقائي).
3. Analyse site ← مساحة الموقع، وأدنى منسوب وأعلى منسوب ومتوسطه.
4. اختر المنسوب التصميمي: متوازن (الحفر = الردم)، أو أقل أعمال ترابية، أو منسوب مخصص.
5. Compute ← أحجام الحفر والردم لكل خلية وإجمالًا، وخط الصفر (daylight)، وطبقة ملوّنة فوق الخريطة. صدّر الجدول أو تقرير PDF.

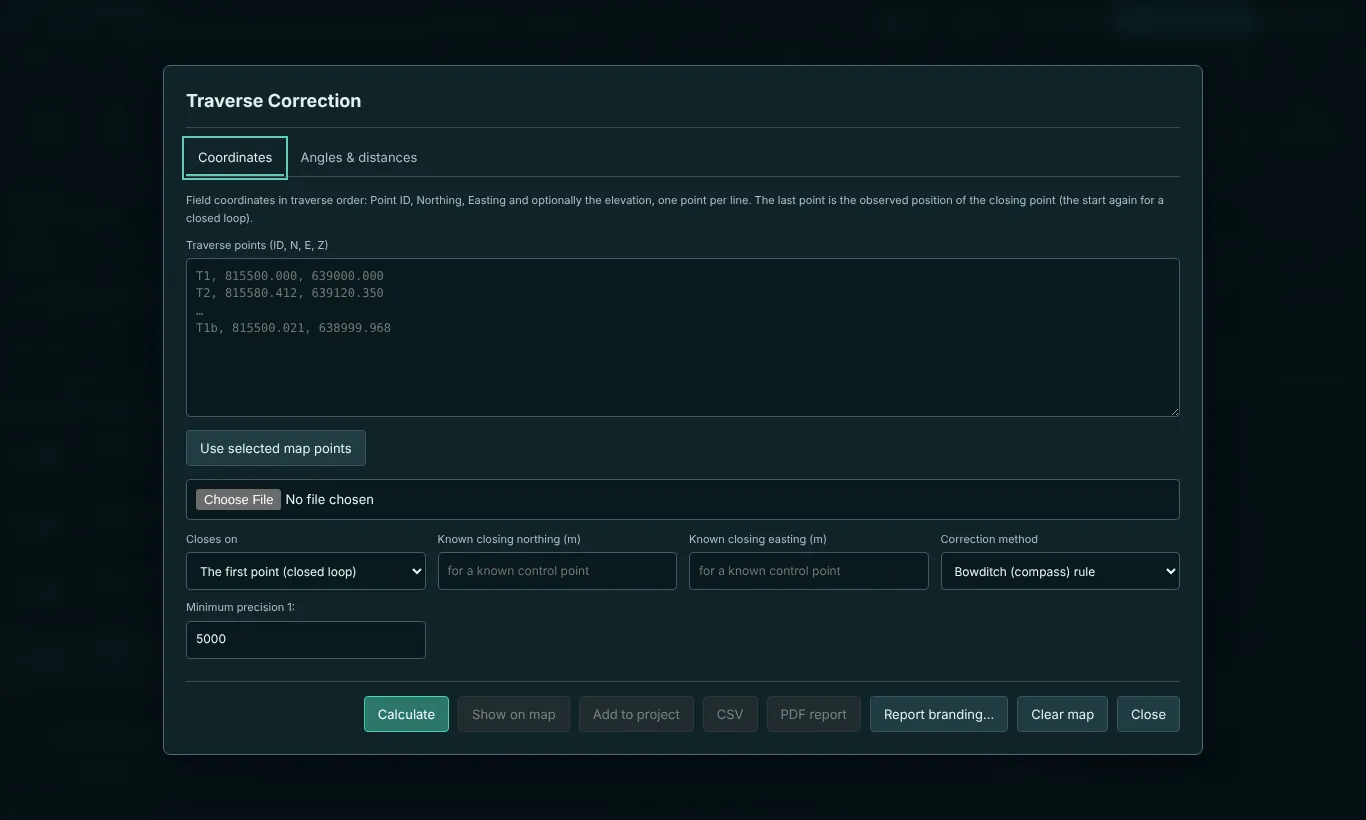

تصحيح الترافيرس (Traverse Correction)

الفتح: Analysis › Survey calculations › Traverse Correction.

نمطا إدخال:

• Coordinates (الإحداثيات): الإحداثيات الحقلية بترتيب الترافيرس، نقطة في كل سطر: Point ID, Northing, Easting[, Elevation]. السطر الأخير هو الموقع المرصود لنقطة القفل (نقطة البداية مرة أخرى في المضلع المغلق). لا تحمل الإحداثيات زوايا مرصودة، لذا يُتحقق من القفل الخطي فقط.
• Angles & distances (الزوايا والمسافات): الزوايا والمسافات المرصودة، وهو ما يتيح التحقق من القفل الزاوي والخطي معًا.

الإعدادات: Closes on (يُقفل على) The first point (closed loop) أو A known control point (وعندها اكتب الشماليات / الشرقيات المعروفة لنقطة القفل)، وCorrection method (طريقة التصحيح) Bowditch (compass) rule (قاعدة بوديتش (البوصلة)) أو Transit rule (قاعدة الترانزيت) أو Least squares (المربعات الصغرى)، وMinimum precision 1: (الحد الأدنى للدقة النسبية).

الأزرار: Use selected map points (يملأ القائمة من النقاط المحددة)، وCalculate (حل خطوة بخطوة: خطأ القفل ΔN وΔE، وخطأ القفل الخطي، والدقة النسبية، والتصحيحات لكل ضلع، والإحداثيات المضبوطة)، وShow on map، وAdd to project، وCSV، وPDF report، وReport branding…، وClear map.

المربعات الصغرى وخطوط الخطأ (Error ellipses). في نمط Angles & distances، يؤدي اختيار Least squares كطريقة تصحيح إلى تشغيل ضبط شبكي كامل بدلاً من توزيع خطأ القفل على الأضلاع: أدخل الانحراف المعياري الذي تثق فيه بزوايا ومسافات الرصد (σ angle، الافتراضي 5″، وσ distance، الافتراضي 3 مم + 2 جزء في المليون)، فيعطي الضبط لكل نقطة موضعها الأرجح مع انحرافها المعياري في الشمالي والشرقي، وخط خطأ (قطع ناقص) بثقة 95%، واختبار χ² (كاي تربيع) لجودة مطابقة الشبكة ككل. يضيف Add to project النقاط المضبوطة بقيم σ كخصائص وطبقة مضلعات Error ellipses (95 %) حتى تظهر عدم اليقين على الخريطة؛ ويسرد تقرير PDF محوري كل قطع ناقص واتجاهه. تحتاج المربعات الصغرى فائضًا في الأرصاد أكبر من بوديتش (رصدات أكثر من الحد الأدنى لتثبيت الشبكة)، وهي الطريقة التي تتوقعها الجهات الرسمية في أعمال الحدود والتحكم.

مثال (مضلع مغلق، نمط الإحداثيات):

A,2700000.000,500000.000
B,2700000.020,500100.010
C,2700100.030,500100.000
D,2700100.000,499999.980
A,2700000.040,500000.030

رُصدت نقطة القفل A على بعد 0.040 m شمال نقطة بدايتها و0.030 m شرقها، أي بخطأ قفل خطي قدره 0.050 m على طول 400 m (دقة نسبية 1:8 000). توزّع قاعدة بوديتش −0.040 m على N و−0.030 m على E بالتناسب مع الطول التراكمي للأضلاع. ومع الحد الأدنى الافتراضي للدقة النسبية 1:5 000 يكون الترافيرس مقبولًا. الإحداثيات المضبوطة (N, E): B 2700000.010, 500100.002 · C 2700100.010, 500099.985 · D 2700099.970, 499999.957، وتُقفل A تمامًا على 2700000.000, 500000.000.

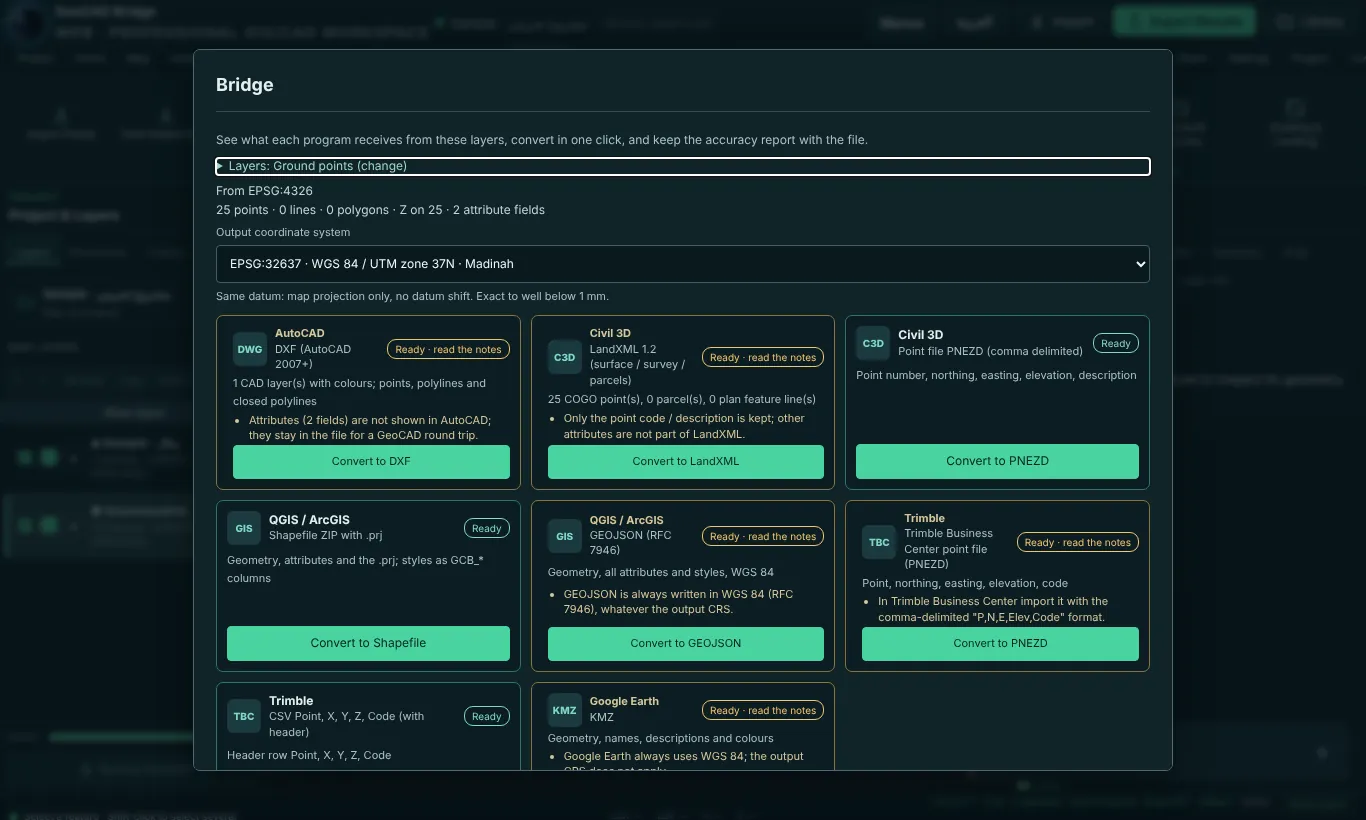

لوحة الجسر (Bridge panel)

الفتح: Survey › Deliverables › Bridge Panel، أو Layer › Data source › Bridge Panel، أو Share › Export › Bridge Panel، أو من قائمة الطبقة ⋯ › Bridge to AutoCAD / Civil 3D / QGIS / Trimble….

تعرض اللوحة لكل طبقة (الاسم · عدد العناصر · نظام الإحداثيات) ما سيستلمه كل برنامج مستهدف – Civil 3D وTrimble وQGIS / ArcGIS وGoogle Earth – وتنبّه إلى أي شيء سيُفقد. اختر Output coordinate system (نظام إحداثيات المخرجات) ثم انقر Convert to DXF, LandXML, PNEZD, Shapefile, GEOJSON, CSV أو KMZ. ترافق الملفَّ ملاحظةٌ عن الدقة.

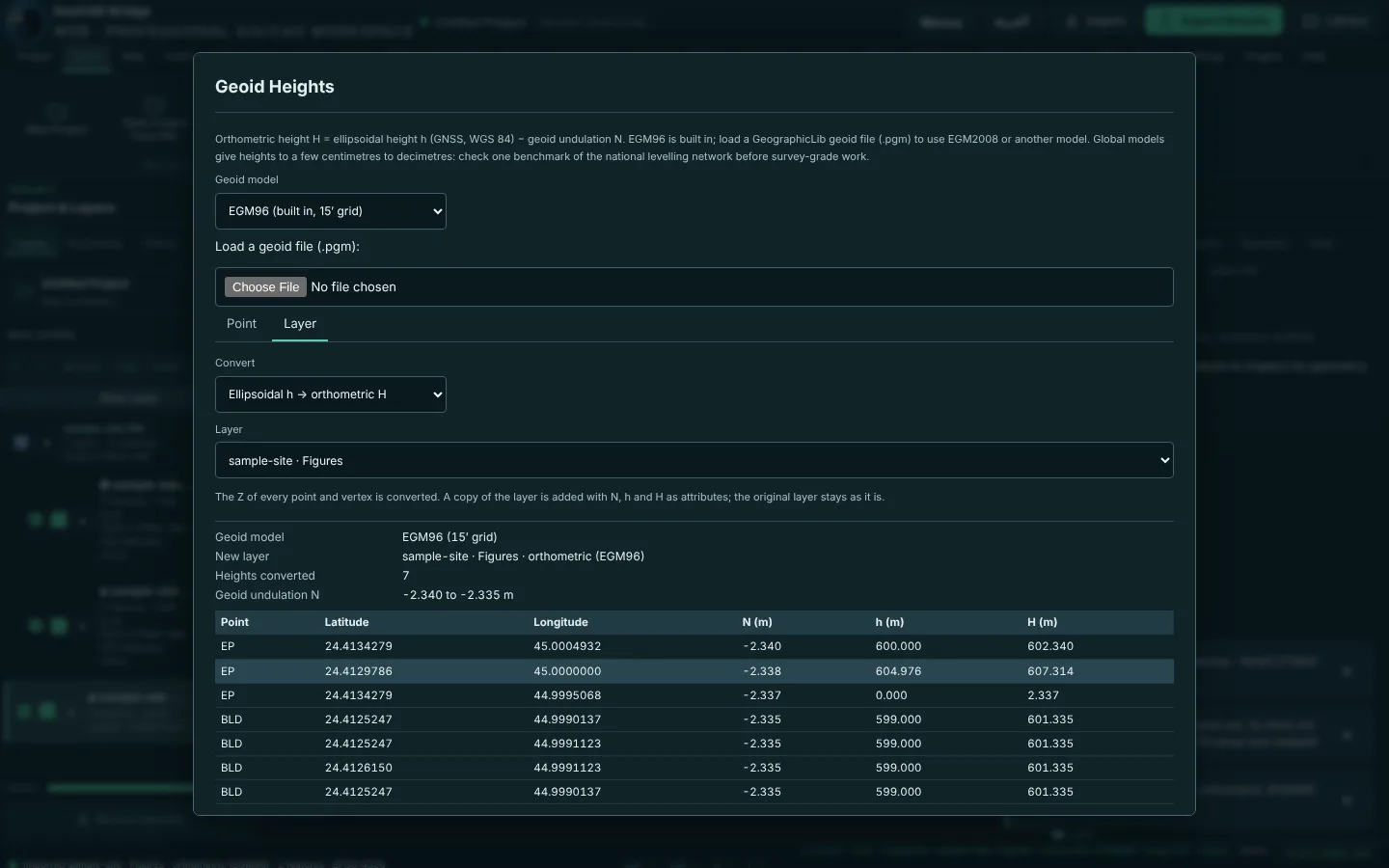

المناسيب الأرثومترية (الجيويد) (Geoid Heights)

الفتح: Survey › Field data › Geoid Heights أو Coordinates › Transform › Geoid Heights.

يحوّل بين الارتفاع الجيوديسي h من نظام تحديد المواقع (WGS 84) والارتفاع الأرثومتري H (فوق متوسط سطح البحر): H = h − N، حيث N هو تمايل الجيويد (geoid undulation) للموديل المختار عند تلك النقطة. Geoid model (موديل الجيويد): EGM96 (شبكة 15 دقيقة) وEGM2008 (شبكة 5 دقائق، أدق عمومًا) موجودان مسبقًا؛ ويمكن أيضًا تحميل ملف جيويد من نوع GeographicLib (صيغة .pgm، حتى 120 ميجابايت — مثل شبكة EGM2008 أدق) من جهازك.

تبويبان:

• Point (نقطة): أدخل Latitude وLongitude (بالدرجات العشرية أو درجة/دقيقة/ثانية) وHeight (الارتفاع)، واختر الاتجاه (h → H أو H → h)، ثم Calculate يعرض تمايل الجيويد N والارتفاع المحوَّل مع المعادلة المستخدمة.
• Layer (طبقة): اختر طبقة فيها نقاط ثلاثية الأبعاد والاتجاه؛ Calculate يحوّل إحداثي Z لكل نقطة ورأس ويضيف نسخة من الطبقة (الطبقة الأصلية تبقى كما هي) بخصائص geoid_N وh_ellipsoid وH_orthometric.

يمكن تصدير النتائج من التبويبين كـ CSV. يعطي الموديل العالمي ارتفاعات بدقة سنتيمترات إلى عشرات السنتيمترات (أكثر في المناطق الجبلية)؛ راجع نقطة تسوية معروفة من الشبكة الرسمية المحلية قبل أعمال الدقة المساحية.

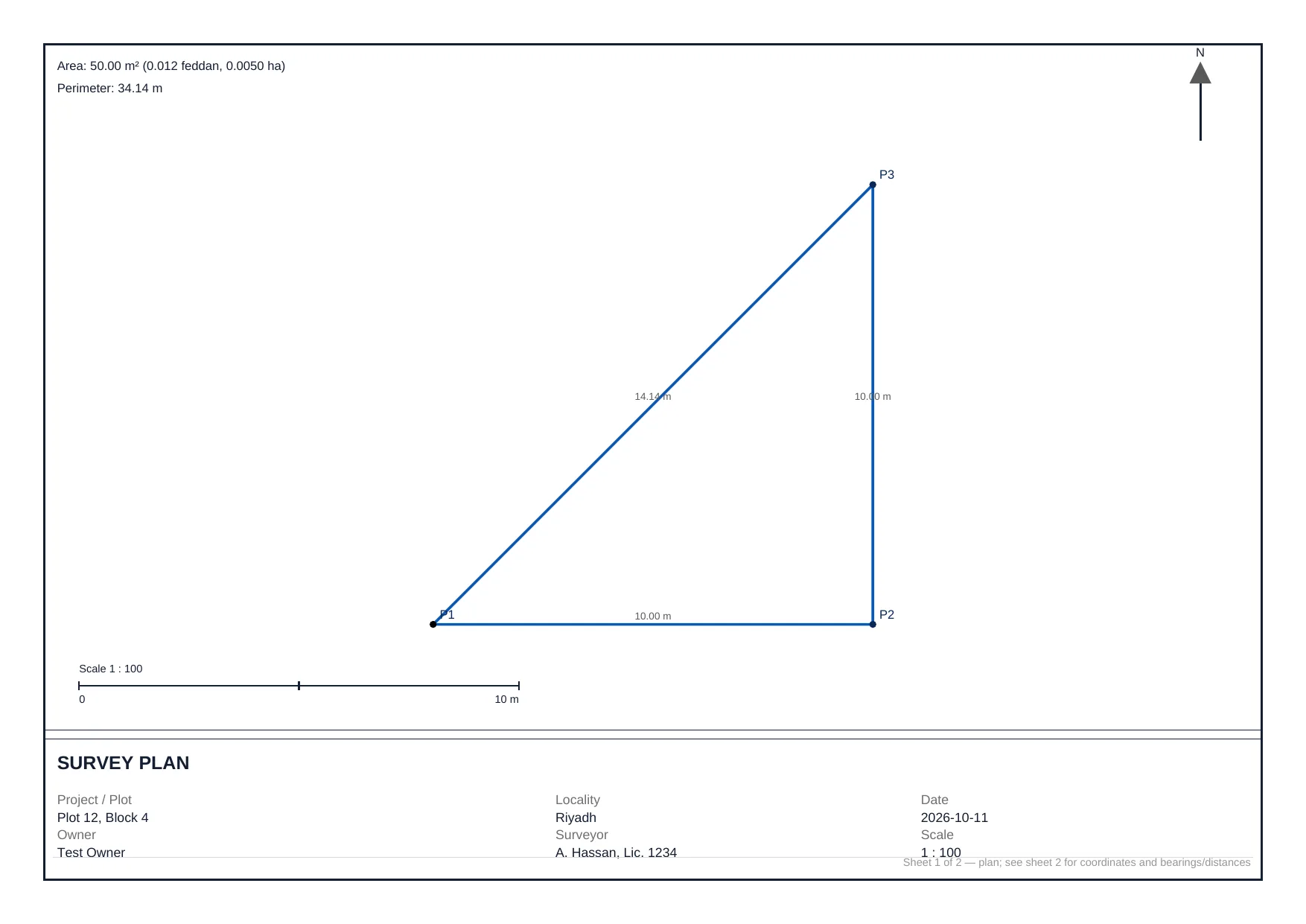

لوحة المساحة (Survey Plan)

الفتح: Survey › Deliverables › Survey Plan.

تبني لوحة مساحة رسمية الشكل تلقائيًا من Boundary layer (طبقة حدود) مغلقة موجودة بالفعل في المشروع — شكل مغلق من دفتر رصد، أو مضلع قطعة أرض مستورد. املأ جدول العنوان (Project / plot name اسم المشروع/القطعة، وOwner المالك، وLocality الموقع، وSurveyor المساح، وDate التاريخ، وScale مقياس الرسم — اتركه فارغًا لمقياس تلقائي مناسب لحجم الورقة — وPaper size حجم الورقة A4 أو A3 بالعرض)، ثم Build plan لحساب اتجاه ومسافة كل ضلع، والمحيط، والمساحة (م²، هكتار، فدان/قيراط، وأكر).

يُنزِّل PDF لوحة من صفحتين: الصفحة الأولى هي اللوحة نفسها (إطار، جدول عنوان، سهم شمال، حدود القطعة مرسومة بمقياس الرسم مع تسمية النقاط ومسافات الأضلاع، مقياس رسم مصوَّر، والمساحة/المحيط)، والصفحة الثانية تسرد إحداثيات كل نقطة واتجاه ومسافة كل ضلع. ويصدّر CSV نفس جداول الإحداثيات والاتجاهات/المسافات.

تقرير PDF وهوية التقارير (Report branding)

يقوم PDF Report (Survey › Deliverables، Share › Reports) بتنزيل ملف PDF لنتائج الرفع المساحي في المشروع. أما Report Branding فيحدد ما يظهر في كل تقرير PDF: Company / office (الشركة / المكتب)، وEngineer (المهندس)، وLicence / syndicate no. (رقم الترخيص / النقابة)، وPhone / e-mail (الهاتف / البريد الإلكتروني)، وما يصل إلى صورتين للشعار (PNG أو JPEG، ≤ 400 KB). تبقى صور الهوية في متصفحك فقط. ويمسحها زر Remove.

الجزء 3 (تابع) · أمثلة تطبيقية

المثال 1 · من ملف CSV لنقاط الرفع إلى Civil 3D وGoogle Earth

1. افتح مساحة العمل ← New Project ← الاسم Site A، ونظام الإحداثيات EPSG:32637.
2. نزّل survey-points.csv من Help › Import Templates، واملأه بنقاطك (Point, Easting, Northing, Elevation, Description…) واحفظه بصيغة CSV UTF-8.
3. Import (استيراد) ← Survey · CSV Points ← اختر الملف ← أكّد EPSG:32637.
4. راجع النقاط: Survey › Coordinate List؛ وفعّل التسميات من تبويب Labels في لوحة Inspector.
5. Survey › Deliverables › Export Points ← النطاق Entire project، ونظام إحداثيات المخرجات EPSG:32637 ← Civil 3D · TBC · PNEZD points. استورد هذا الملف في Civil 3D بالأمر Import Points (PNEZD comma delimited).
6. Export Results ← Google Earth · KMZ للعميل.
7. Save Project to File للاحتفاظ بالعمل.

المثال 2 · تحويل ملف DXF من شبكة محلية إلى KSA-GRF17

1. مشروع جديد، نظام الإحداثيات EPSG:9357 · KSA-GRF17 / UTM zone 37N.
2. CAD › Import DXF، واختر الرسم. أكّد نظام الإحداثيات المكتشف؛ وإذا كان الرسم على WGS 84 / UTM 37N فاختر EPSG:32637.
3. افحص النتيجة على الخريطة الأساسية. استخدم Coordinates › Quality › Axis Order Check إذا ظهر في مكان خاطئ.
4. Export Results ← نظام إحداثيات المخرجات EPSG:9357 ← CAD · DXF.

المثال 3 · السطح وخطوط الكنتور والأعمال الترابية

1. استورد نقاط الميزانية (ملف CSV يتضمن Z).
2. Mesh › TIN Surface ← طبقة النقاط، Z ← Apply.
3. Mesh › Contours ← الفاصل 0.5، والأساس 0 ← طبقة خطوط الكنتور.
4. Survey › Surfaces › Grading & Leveling ← Analyse site ← Balanced ← Compute ← أحجام حفر = ردم وخط الصفر.
5. Share › Reports › PDF Report للمُخرَج النهائي.

المثال 4 · قفل ترافيرس وتسليم التقرير

1. ارصد الترافيرس؛ واكتب الإحداثيات المرصودة (أو حدّد النقاط على الخريطة واستخدم Use selected map points).
2. Analysis › Survey calculations › Traverse Correction ← Closes on: the first point، وBowditch، والحد الأدنى للدقة النسبية 1:10000.
3. Calculate ← اقرأ خطأ القفل والدقة النسبية ← Add to project.
4. Report branding… باسم مكتبك ورقم ترخيصك ← PDF report.

المثال 5 · معالجة مشروع محطة رصد متكاملة

1. Survey › Field data › Total Station Data ← اختر ملف .sdr أو .gsi أو .raw أو .rw5.
2. Grid CRS = نظام إحداثيات المشروع، وBowditch، ومعامل المقياس (على سبيل المثال 0.9996)، وK = 30، والدقة النسبية 1:10000.
3. Process ← راجع القفل ← Add to map ← DXF وPDF report.

الملاحق

الملحق A · تنزيل القوالب

الملحق B · اختصارات لوحة المفاتيح (مساحة العمل)

تُتجاهل الاختصارات أثناء الكتابة في حقل إدخال. أسماء الأوامر المختصرة في CAD مذكورة في قسم سطر أوامر CAD.

الملحق C · استكشاف الأخطاء وإصلاحها

↑ العودة للأعلى
